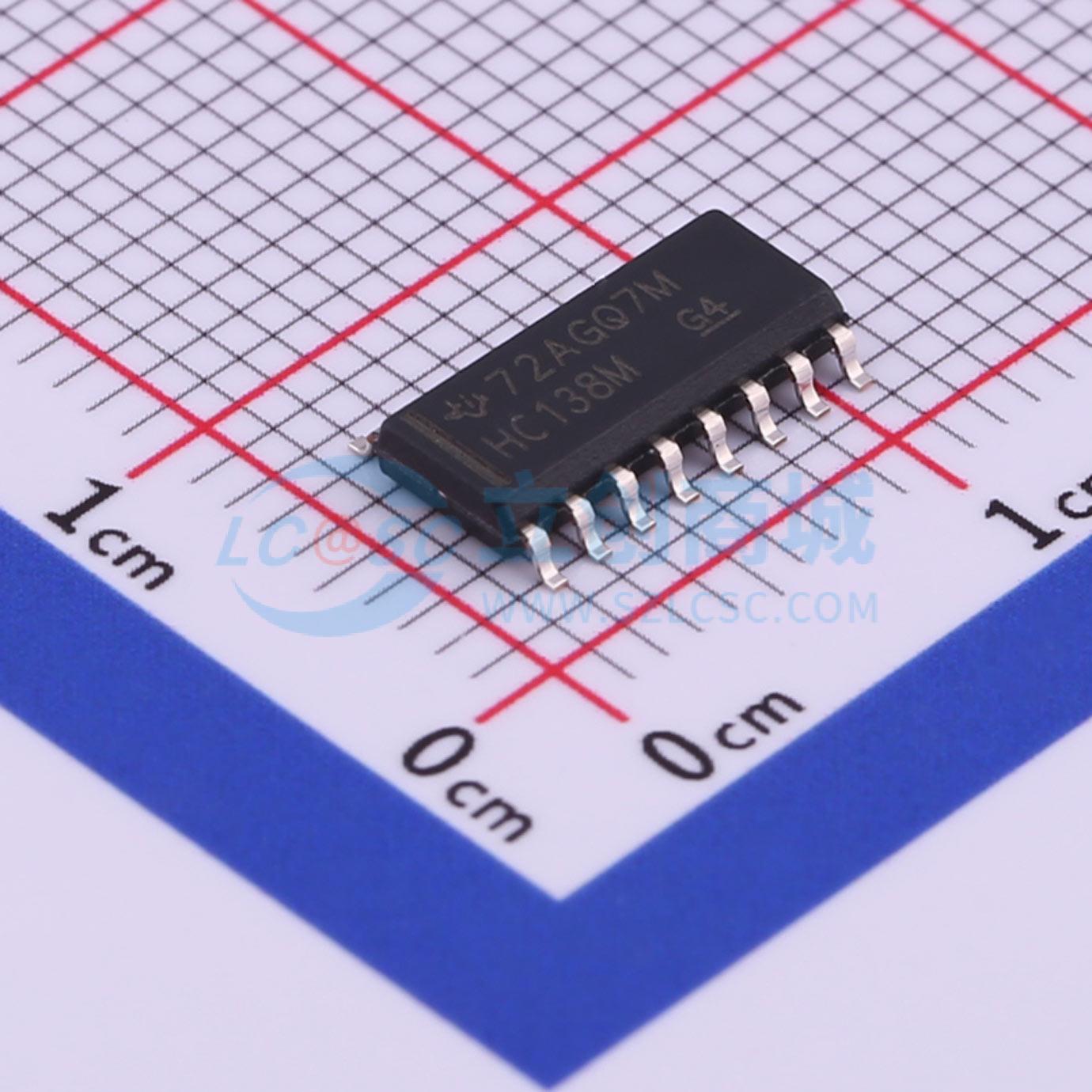

温馨提醒：图片仅供参考，商品以实物为准

CD74HC138M96

高速CMOS逻辑，3线至8线译码器/多路分配器，反相和同相输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD74HC138 高速 CMOS 逻辑反向和同向 3 线至 8 线解码器多路信号分离器
品牌名称: TI(德州仪器)
商品型号: CD74HC138M96
商品编号: C484715
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.215克(g)

商品参数

商品概述

HC138、HC238、HCT138、HCT238是高速硅栅CMOS译码器解复用器，同时具备反相和同相输出类型，兼具CMOS电路通常的低功耗特性，速度可媲美低功耗肖特基TTL逻辑。芯片带有三个二进制选择输入A0、A1、A2，芯片使能后，输入会选中八个输出中的一路，HC HCT138系列的八个输出默认高电平，选中输出变为低电平，HC HCT238系列的八个输出默认低电平，选中输出变为高电平。芯片配置两个低电平有效和一个高电平有效使能端，方便译码器级联，八个输出可驱动十个低功耗肖特基TTL等效负载。

商品特性

采用高速硅栅CMOS工艺制造
兼具反相输出与同相输出两种类型
可从八路输出中选中一路输出，138系列输出低电平有效，238系列输出高电平有效
带有三个使能输入，可简化级联操作
在VCC = 5V，CL = 15pF，TA = 25℃条件下，典型传播延迟为13ns
标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
工作温度范围为-55℃~125℃
传播延迟与过渡时间平衡
相比LSTTL逻辑IC功耗大幅降低
HC类型工作电压范围为2V~6V，VCC=5V时，NIL为30 of VCC，NIH为30 of VCC，抗干扰性高
HCT类型工作电压范围为4.5V~5.5V
HCT类型直接兼容LSTTL输入逻辑，最大VIL为0.8V，最小VIH为2V
HCT类型兼容CMOS输入，VOL、VOH条件下II ≤ 1μA
直流电源电压最大范围为-0.5V~7V
支持多种封装，包括CERDIP、PDIP、SOIC、SOP、TSSOP

应用领域

存储器地址译码
数据路由
I/O端口选择
存储器选择

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	3/8
	灌电流(IOL)	5.2mA

	属性	参数值
	拉电流(IOH)	5.2mA
	工作温度	-55℃~+125℃
	传播延迟(tpd)	13ns@5V,15pF
	静态电流(Iq)	160uA
	功能特性	-
	系列	74HC
