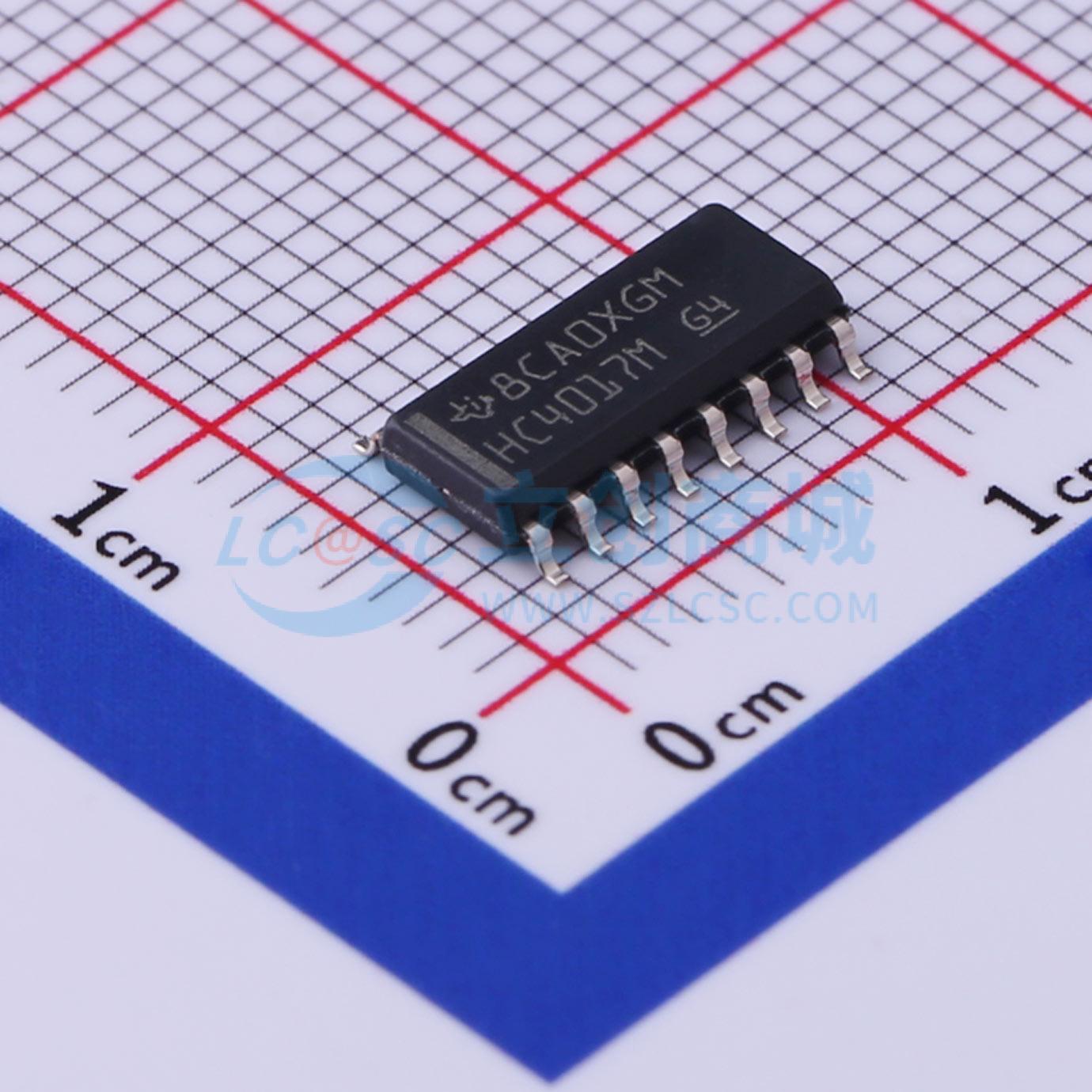

温馨提醒：图片仅供参考，商品以实物为准
CD74HC4017M96
35MHz 10位十进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC4017 具有 10 个解码输出的高速 CMOS 逻辑十进制计数器/除法器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC4017M96
- 商品编号
- C484717
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 十进制计数器 | |
| 分辨率(位) | - | |
| 系列 | 74HC | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | - | |
| 计数速率 | 35MHz | |
| 传播延迟(tpd) | 19ns | |
| 耗散功率(Pd) | - | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 复位功能；级联计数器；静态运行 |
商品概述
HC4017是高速硅栅CMOS 5级约翰逊计数器，带有10个解码输出。每个解码输出通常处于低电平，在10个时钟周期的循环中，会在时钟低到高跳变的周期依次变为高电平。进位TC输出会在输出10从高变为低后从低跳变为高，可结合时钟使能CE进行多段位级联。时钟使能输入处于高电平时禁止计数，器件还提供复位MR输入，当MR处于高电平时，除0输出外，所有解码输出都被置为低电平，该器件最多可驱动10个低功耗肖特基等效负载。
商品特性
- 全静态工作
- 输入带缓冲
- 带有公共复位
- 正边沿时钟触发
- 典型最高频率fMAX=50MHz，测试条件为VCC=5V、CL=15pF、TA=25℃
- 标准输出可带10个LSTTL负载
- 总线驱动器输出可带15个LSTTL负载
- 工作温度范围宽，为-55℃至125℃
- 传输延迟和过渡时间平衡
- 相比LSTTL逻辑IC可大幅降低功耗
- HC类型工作电压范围为2V至6V
- HC类型具备高抗噪声干扰能力，在VCC=5V条件下，NIL为VCC的30，NIH为VCC的30
- 直流电源电压范围为-0.5V至7V
- HCT类型工作电压范围为4.5V至5.5V
- 直流输入输出电压范围为0V至VCC
- 不同封装热阻抗参数：PDIP封装为67℃/W，SOIC封装为73℃/W，SOP封装为64℃/W，TSSOP封装为108℃/W
- 最大结温为150℃
- 最大储存温度范围为-65℃至150℃
- 焊接时长10秒时，最高引线温度为300℃
