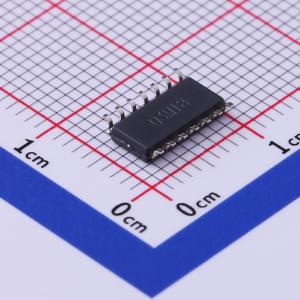

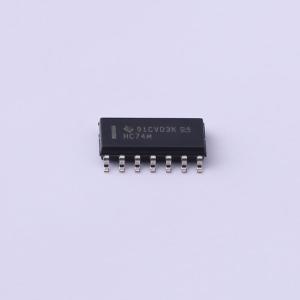

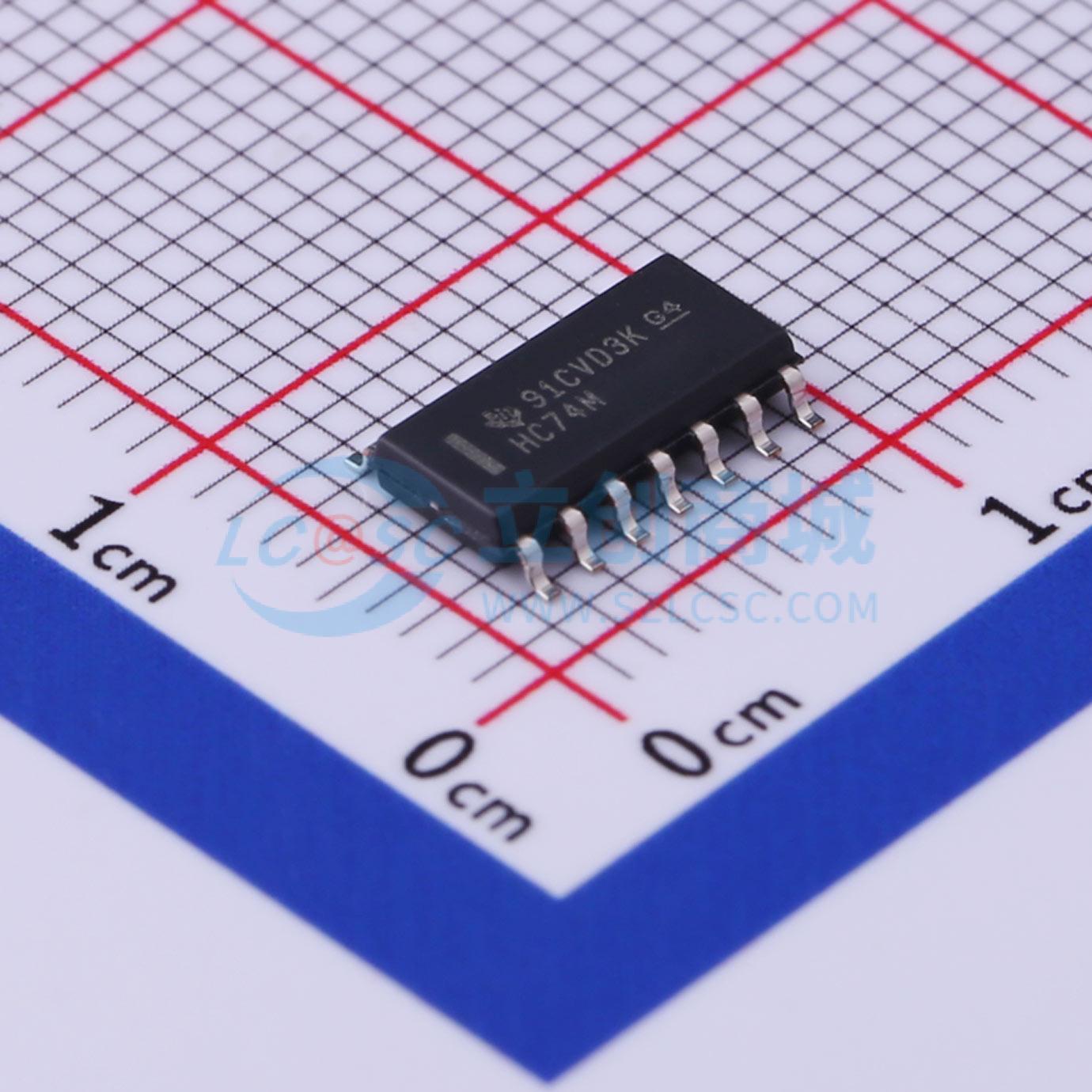

温馨提醒：图片仅供参考，商品以实物为准
CD74HC74M96
双D触发器，带置位和复位，正边沿触发
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC74 具有设置和复位功能的高速 CMOS 逻辑双通道上升沿 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC74M96
- 商品编号
- C484719
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 50MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 30ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 12ns | |
| 保持时间 | 3ns |
商品概述
HC74和HCT74采用硅栅CMOS工艺，工作速度与LSTTL器件相当，兼具标准CMOS集成电路的低功耗特性，具备驱动LSTTL负载的能力。该触发器带有独立的数据、置位、复位和时钟输入，以及Q和Q非输出。数据输入端的逻辑电平会在时钟脉冲的正跳变沿传输到输出端，置位和复位独立于时钟，通过对应输入端的低电平实现。HCT逻辑系列在功能和引脚层面均与标准LS逻辑系列兼容。
商品特性
- 时钟输入带有迟滞，可提升抗干扰能力，增加输入上升和下降时间
- 具备异步置位和复位功能
- 带有互补输出
- 输入带缓冲
- 典型fMAX=50MHz，测试条件为VCC=5V，CL=15pF，TA=25℃
- 输出带载能力：标准输出可带10个LSTTL负载，总线驱动器输出可带15个LSTTL负载
- 工作温度范围宽，为-55℃~125℃
- 传播延迟和过渡时间平衡
- 相比LSTTL逻辑集成电路功耗显著降低
- HC类型工作电压范围为2V~6V
- 抗干扰能力强，VCC=5V时，低电平噪声容限为VCC的30，高电平噪声容限为VCC的30
- HCT类型工作电压范围为4.5V~5.5V
- 可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V
- 可与CMOS输入兼容，VOL、VOH条件下I1≤1μA
- 对应型号及封装：CD54HC74、CD54HCT74采用CERDIP封装，CD74HC74、CD74HCT74提供PDIP、SOIC封装
- 直流电源电压最大值范围为-0.5V~7V
- 工作条件下输入上升和下降时间最大值：2V条件下1000ns，4.5V条件下500ns，6V条件下400ns
- PDIP封装热阻典型值为80℃/W，SOIC封装热阻典型值为86℃/W
- 最大结温：密封封装或芯片为175℃，塑料封装为150℃
- 最大存储温度范围为-65℃~150℃
- 焊接时最大引线温度为300℃，焊接时间10s，SOIC仅可加热引线尖端
