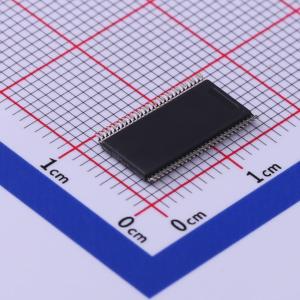

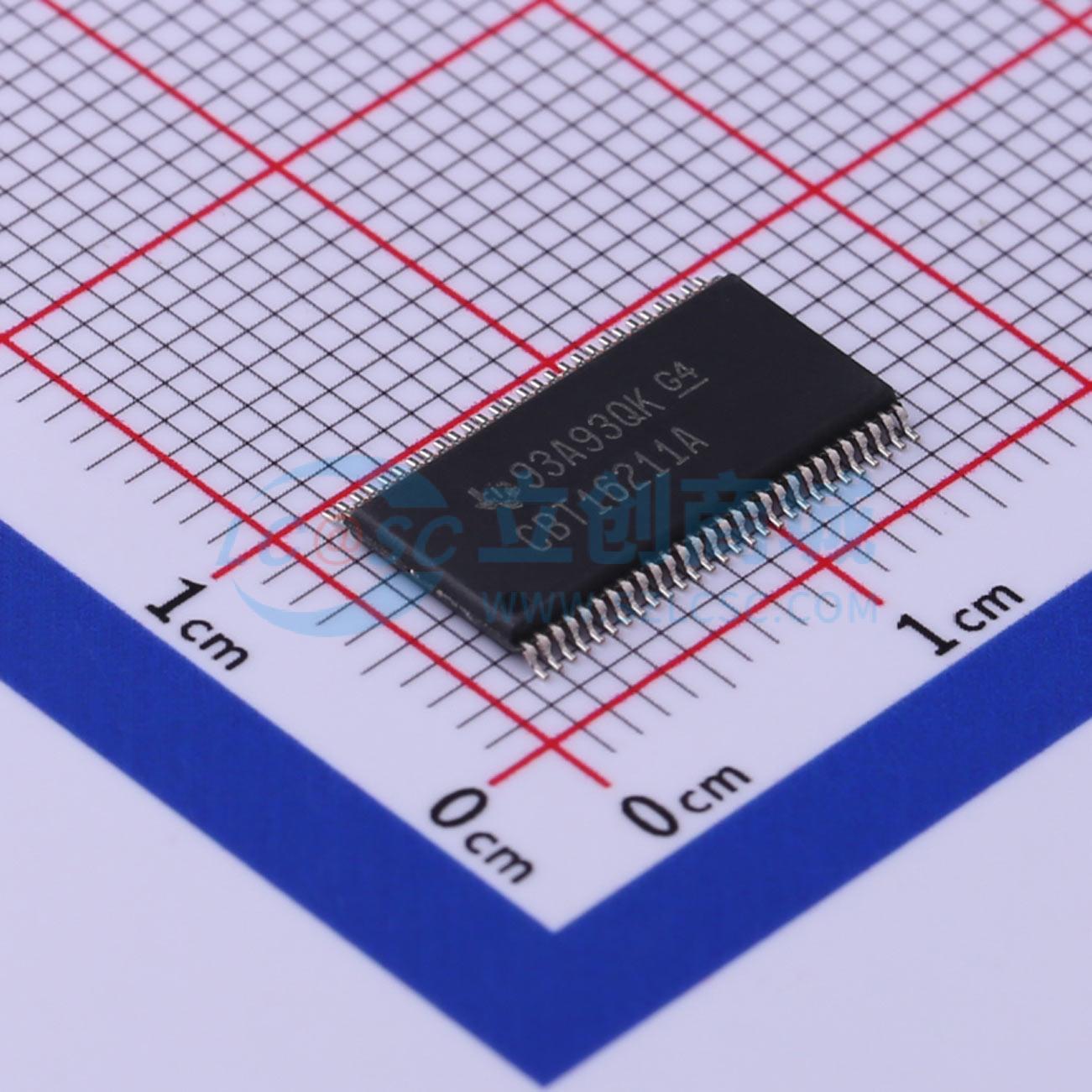

温馨提醒：图片仅供参考，商品以实物为准
SN74CBT16211ADGGR
SN74CBT16211A 24位高速TTL兼容总线开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74CBT16211A 5V、1:1 (SPST)、24 通道通用 FET 总线开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBT16211ADGGR
- 商品编号
- C484709
- 商品封装
- TSSOP-56-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.345克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V | |
| 输入数/输出数 | 24/24 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 0.25ns@5V,50pF | |
| 静态电流(Iq) | 3uA | |
| 功能特性 | 输出使能高阻；三态输出 | |
| 系列 | 74CBT |
商品概述
SN74CBT16211A是一款高速总线开关器件，提供24位兼容TTL的总线交换，可作为双12位总线开关或单24位总线开关工作，当对应输出使能端为低电平时，对应A端口与B端口连通。开关的低导通态电阻可使连通后产生的传输延迟极小。
商品特性
- 两个端口之间开关导通电阻为5Ω
- 输入电平兼容TTL
- 提供24位高速总线交换
- 导通态电阻低，传输延迟极小
- 电源电压范围-0.5V~7V
- 输入电压范围-0.5V~7V
- 连续通道电流128mA
- 输入钳位电流(VI<0)为-50mA
- 不同封装热阻抗：DGG封装64℃/W，DGV封装48℃/W，DL封装56℃/W，GQL/ZQL封装42℃/W
- 存储温度范围-65℃~150℃
- 所有未使用的控制输入端必须保持在VCC或GND，以保证器件正常工作
