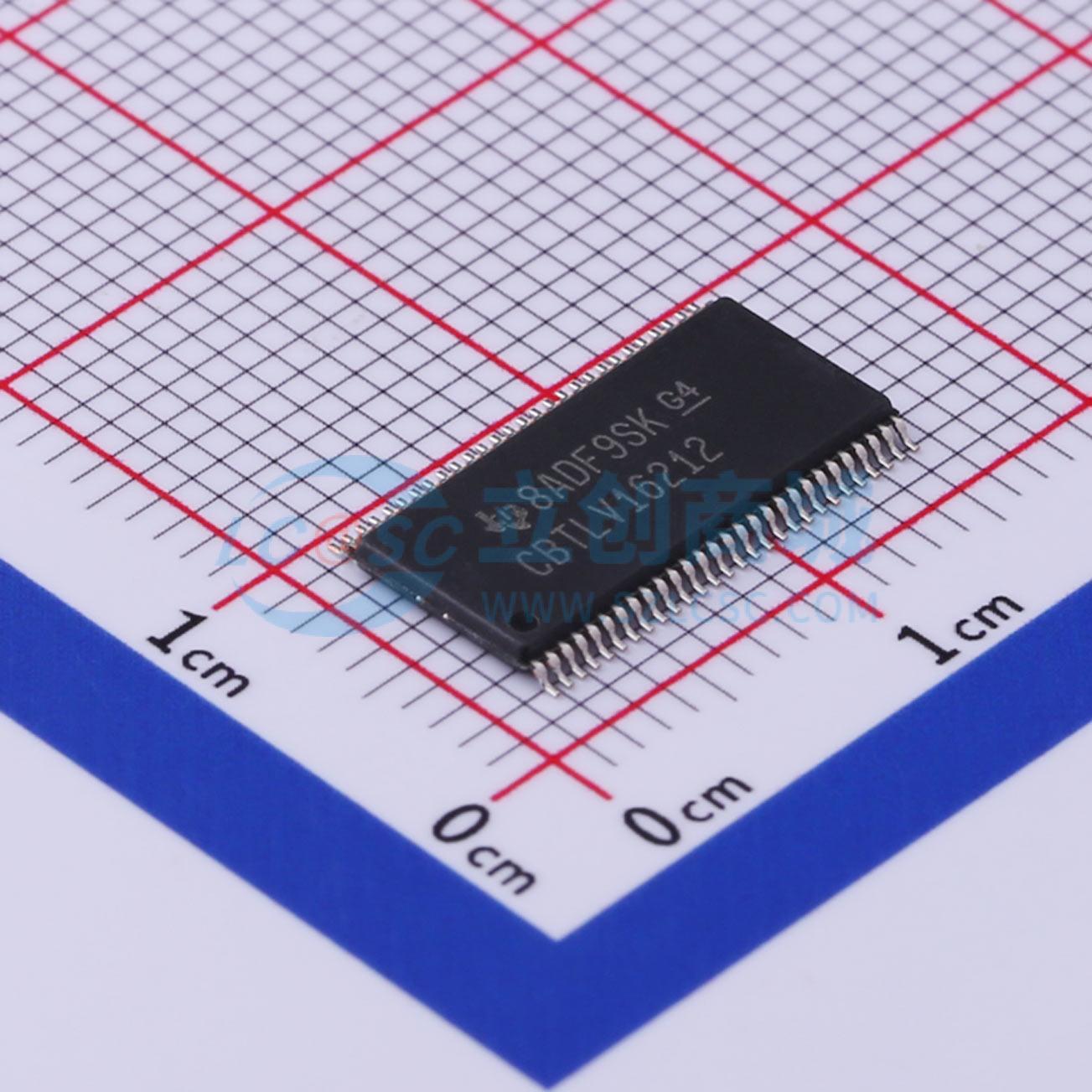

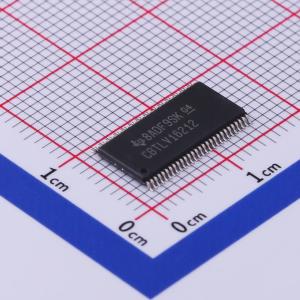

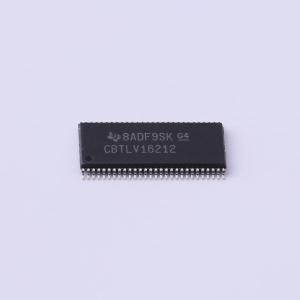

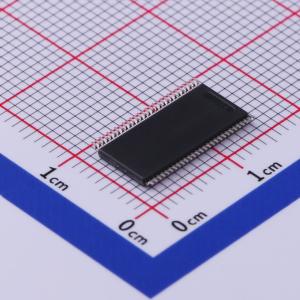

SN74CBTLV16212GR
低电压24位FET总线交换开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74CBTLV16212 3.3V、交叉点/交换、24 通道 FET 总线开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBTLV16212GR
- 商品编号
- C484710
- 商品封装
- TSSOP-56-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2.3V~3.6V | |
| 输入数/输出数 | 24/24 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 8.8ns@3.3V,50pF | |
| 静态电流(Iq) | 10uA |
商品概述
SN74CBTLV16212 提供 24 位高速总线切换或交换。开关的低导通电阻使得连接时具有最小的传播延迟。该器件可以作为 24 位总线开关或 12 位总线交换器工作，通过数据选择（S0、S1、S2）端子在四个信号端口之间提供数据交换。该器件完全支持使用 Ioff 的部分断电应用。Ioff 特性确保了当设备断电时不会有损坏电流反向流过设备。该设备在断电时具有隔离功能。SN74CBTLV16212 通过先断后合特性来确保在 B 端口之间切换时没有直流通路。
