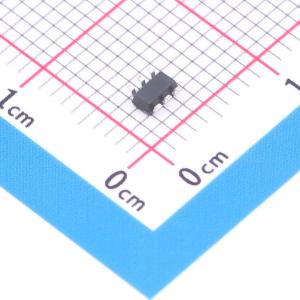

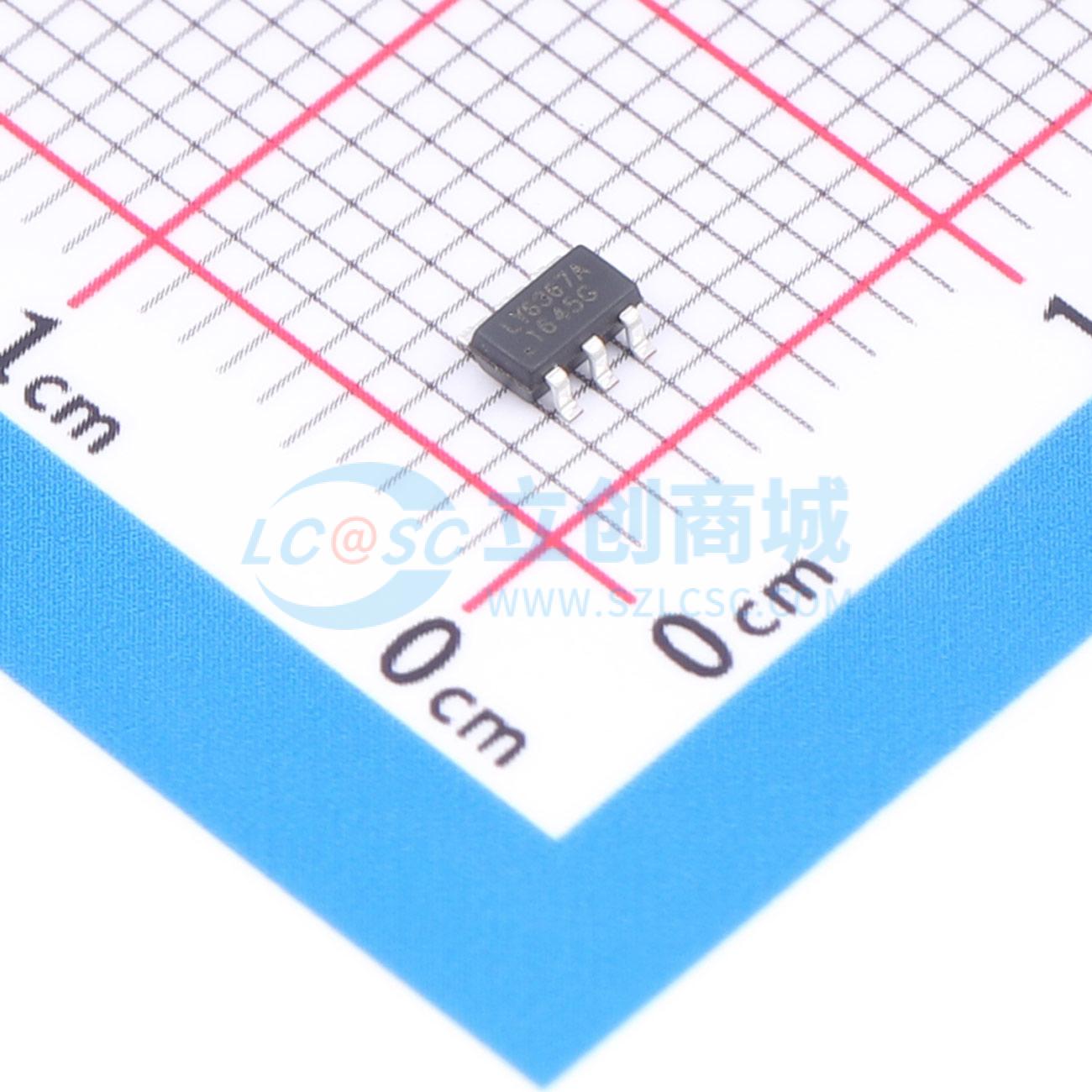

LY6367A
TWS耳机充电仓电源管理芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200mA充电/单线状态码输出/TWS充电仓SOC
- 商品型号
- LY6367A
- 商品编号
- C46613914
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；充电芯片 | |
| 工作电压 | 4.6V~5.5V | |
| 最大充电电流 | 180mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.8V | |
| 电池类型 | 锂电池 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 7uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过放保护；涓流充电；短路保护 |
商品概述
应用于蓝牙耳机充电盒的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。采用专有升压控制电路结构，可以完美支持PCB走线电感工作，极大节省方案体积和成本。充电电流有180mA和400mA两个版本选择，最大放电电流600mA，支持MCU直接读取充电、充满、放电、待机等状态。
商品特性
- 专有控制电路，完美支持PCB走线电感
- 待机电流7uA
- 充电电流：180mA/400mA可选
- 最大放电电流600mA
- 支持MCU直接读取充放电状态
- 输出过压、短路、过流保护
- 耳机入仓自动识别，轻载自动关机
- 智能温度控制
- 升压效率高达91%
- SOT23-6封装
应用领域
- 蓝牙耳机充电盒
- 移动电源
- 充电与升压输出应用
