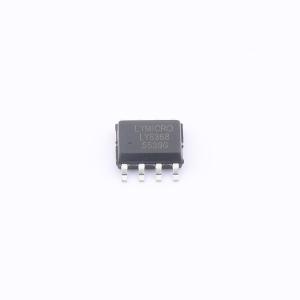

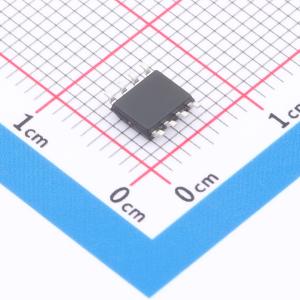

LY6368

霍尔直驱TWS耳机充电仓电源管理芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 带霍尔驱动2灯指示TWS充电仓SOC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY6368
商品编号: C46613912
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.161克(g)

商品参数

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；充电芯片
	工作电压	4.6V~5.5V
	最大充电电流	450mA
	充电饱和电压	4.2V
	放电截止电压	2.8V
	电池类型	锂电池
	电池节数	-

	属性	参数值
	工作温度	-25℃~+125℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	7uA
	均衡电流	-
	接口类型	-
	功能特性	恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过放保护；涓流充电；短路保护

商品概述

LY6368 是一款应用于蓝牙耳机充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。该芯片支持霍尔直接驱动控制EN引脚，实现开盖耳机自动回连、开盖亮灯8S以及合盖自动激活升压功能，无需外加MOS管或三极管等输出回路控制电路，同时还可利用EN引脚实现输出到耳机端的单向通讯。其采用专有升压控制电路结构，可完美支持PCB走线电感工作，极大节省方案体积和成本。充电电流可通过ISET引脚电阻设定，范围为180mA~450mA，最大放电电流为600mA。

商品特性

支持霍尔直接驱动控制
配合霍尔可实现开盖亮灯8S，合盖自动激活升压
支持输出到耳机端单向通讯
专有控制电路，完美支持PCB走线电感
待机电流7uA
充电电流：180mA~450mA可设定
最大放电电流600mA
耳机入仓自动识别，轻载自动关机
按键单击开机，长按2S关机
输出过压、短路、过流保护
智能温度控制
支持1/2灯电量指示
SOP8封装

应用领域

蓝牙耳机充电仓
移动电源
充电与升压输出应用
