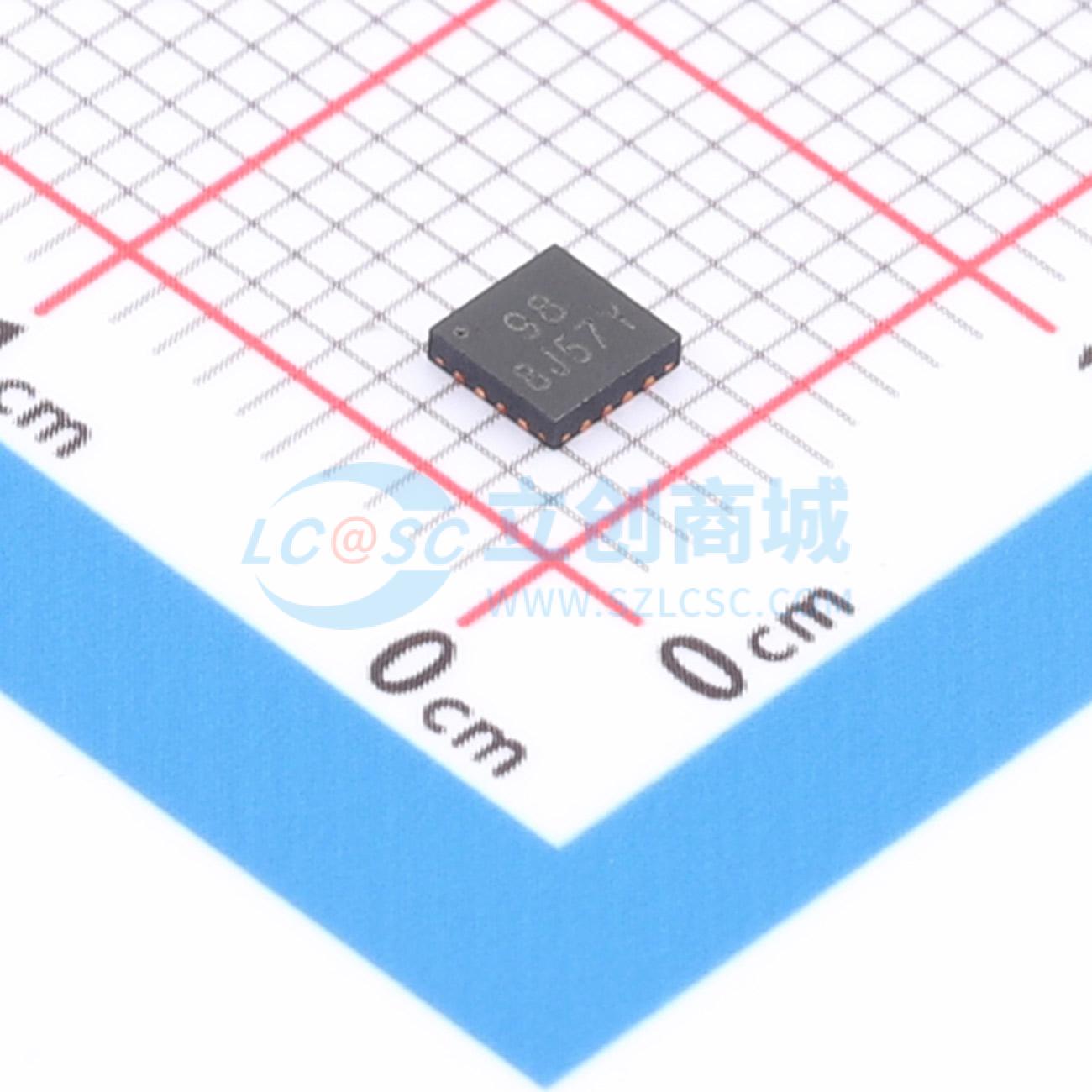

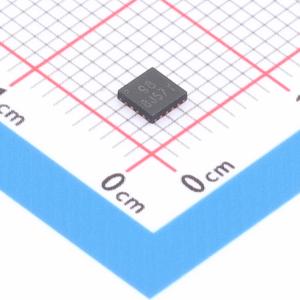

温馨提醒：图片仅供参考，商品以实物为准

LY6298

TWS耳机充电仓电源管理芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 充电电流可调/NTC/霍尔驱动/TWS充电仓SOC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY6298
商品编号: C46613909
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.08009克(g)

商品参数

商品概述

LY6298是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。该芯片支持霍尔传感器直接驱动控制EN引脚，实现开盖耳机自动回连、开盖亮灯8秒以及合盖自动激活升压，无需外加MOS管和三极管等输出回路控制电路，也可使用MCU控制EN引脚从而控制OUT输出。LY6298支持自动负载识别和自动关机、5.1V常输出两种模式，自动关机后芯片待机电流为4uA，5.1V常输出模式芯片待机电流为45uA。该芯片集成NTC温度保护功能，仅需一颗NTC电阻即可实现在充电和放电状态下对锂电池的温度监测。LY6298可通过ISETA和ISETB引脚对充电电流进行选择和调节，最大充电电流为0.9A。

商品特性

支持霍尔传感器或MCU直接驱动控制输出
配合霍尔传感器可实现开盖亮灯8秒，合盖自动激活升压
轻载自动关机电流7mA
待机电压：电池电压、2V或5.1V可设定
掉电压模式关机后待机电流4uA
5.1V常输出模式关机后待机电流45uA
集成NTC温度保护功能
双耳放入独立检测
充电电流外部可调，最大0.9A
放电电流：1A
输出过压、短路、过流保护
智能温度控制
支持1/2/3/4灯电量指示
支持按键单击开机，长按关机
升压效率高达93%
封装：QFN16(3mm×3mm)

应用领域

蓝牙耳机充电仓
便携式锂电池应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；充电芯片
	工作电压	4.6V~5.5V
	最大充电电流	900mA
	充电饱和电压	4.2V
	放电截止电压	2.8V
	电池类型	锂电池

	属性	参数值
	电池节数	-
	工作温度	-25℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	4uA
	均衡电流	-
	接口类型	-
