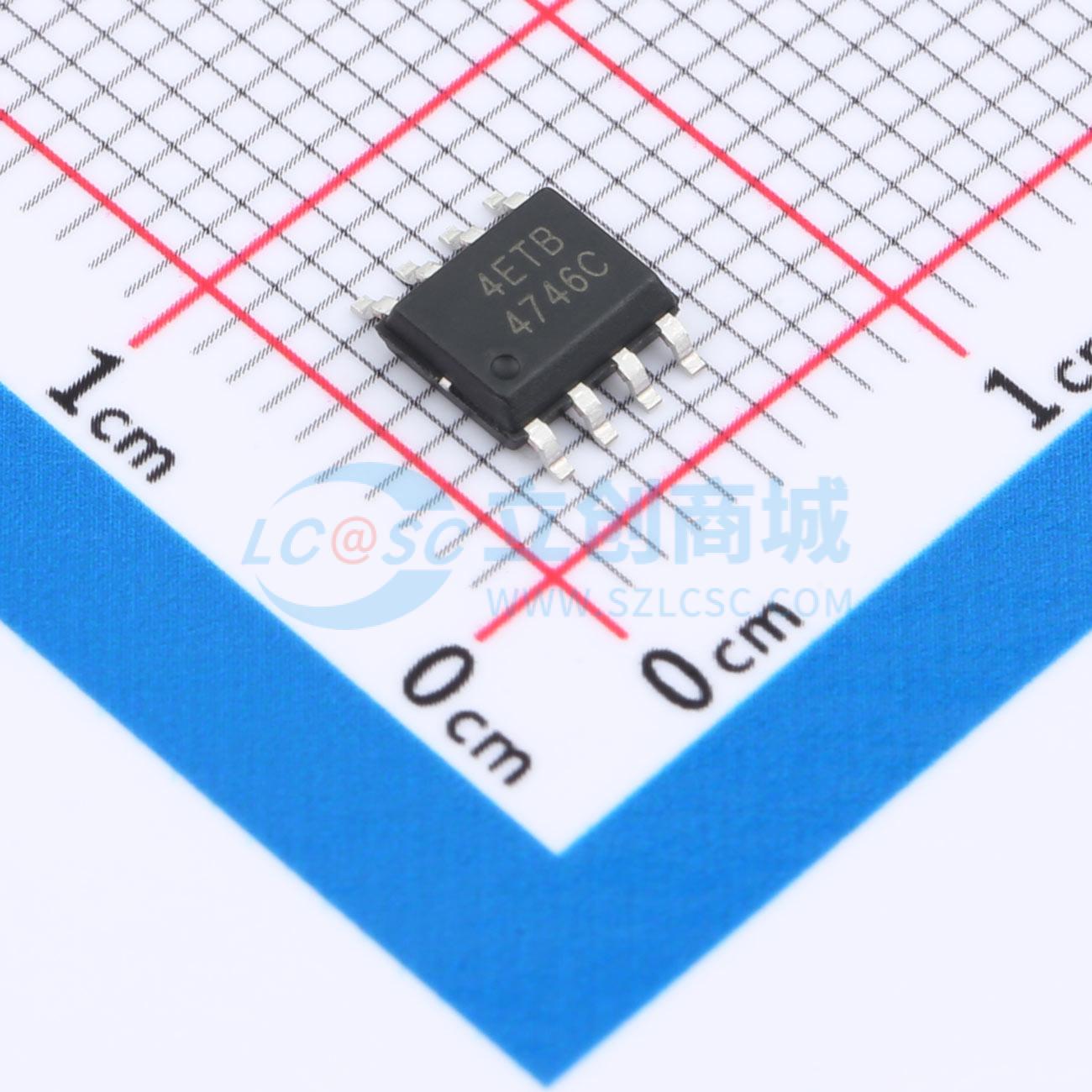

温馨提醒：图片仅供参考，商品以实物为准

LY6294ETB

TWS耳机充电仓电源管理芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 300mA充电/NTC/霍尔驱动/TWS充电仓SOC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY6294ETB
商品编号: C46613908
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.15645克(g)

商品参数

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；充电芯片
	工作电压	4.6V~5.5V
	最大充电电流	300mA
	充电饱和电压	4.2V
	放电截止电压	2.8V
	电池类型	锂电池
	电池节数	-

商品概述

该芯片是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。支持霍尔直接驱动控制使能引脚，实现开盖耳机自动回连、开盖亮灯8秒和合盖自动激活升压，无需外加MOS管和三极管等输出回路控制电路；也可以使用微控制器控制使能引脚从而控制输出快速开通与关断，实现充电仓与耳机的通讯，无需外加控制MOS和电流泄放MOS。集成了负温度系数温度保护功能，只需一颗负温度系数电阻即可实现在充电和放电状态下对锂电池的温度监测。

商品特性

支持霍尔或微控制器直接驱动控制
配合霍尔可实现开盖亮灯8秒，合盖自动激活升压
支持负温度系数功能
轻载自动关机电流7毫安
待机电压：电池电压或2伏可设定
待机电流4微安
充电电流：0.2安/0.3安/0.4安/0.9安
最大放电电流1安
输出过压、短路、过流保护
智能温度控制
支持1/2灯电量指示
升压效率高达93%
ESOP8封装

应用领域

蓝牙耳机充电仓
便携式锂电池应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	工作温度	-25℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	4uA
	均衡电流	-
	接口类型	-
	功能特性	-
