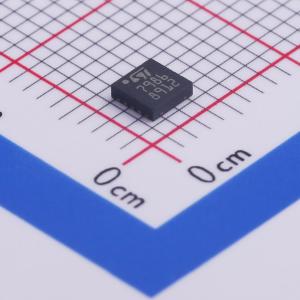

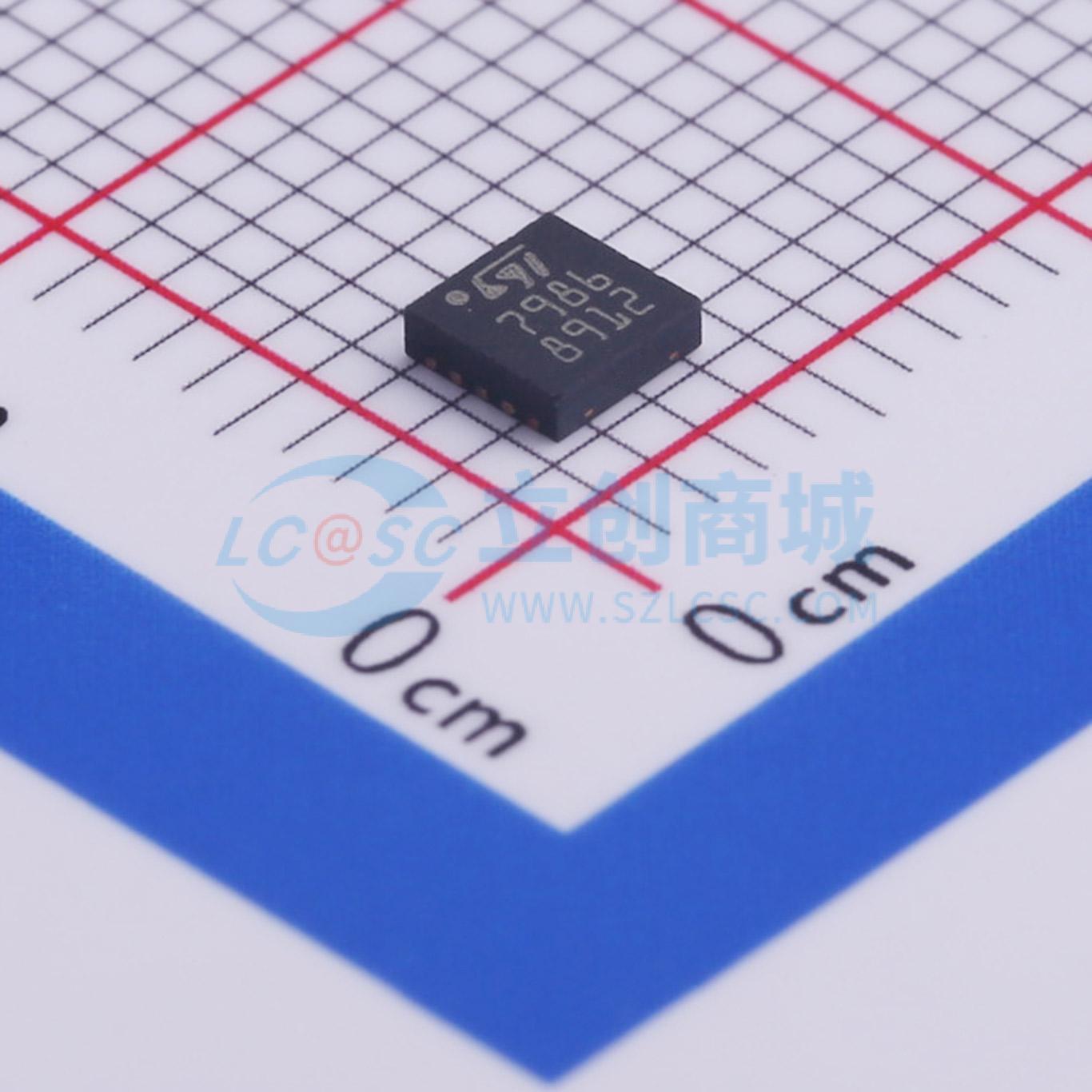

L7986TR

3A降压开关调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L7986/A是一款3A降压开关调节器,输入电压范围为4.5V至38V,输出电压可调,从0.6V到Vin。该器件具有内置250kHz开关频率振荡器,最大限流为3.7A,支持外部同步,具有软启动和使能功能,以及过流和热保护。
品牌名称: ST(意法半导体)
商品型号: L7986TR
商品编号: C472524
商品封装: TDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

L7986/A是一款降压型开关稳压器，内置电流限制为3.7 A（最小值）的功率MOSFET，因此根据应用条件，它能够向负载提供高达3 A的电流。输入电压范围为4.5 V至38 V，输出电压可从0.6 V设置至输入电压（VIN）。该器件所需的外部元件数量极少，内置一个250 kHz的开关频率振荡器，其频率可通过外部调节至最高1 MHz。采用带散热焊盘的DFN和HSOP封装，可分别将热阻RthJA降至60 ℃/W和40 ℃/W。

商品特性

3 A直流输出电流
4.5 V至38 V输入电压
输出电压可从0.6 V起调节
250 kHz开关频率，可编程至最高1 MHz
内置软启动和使能功能
低压差工作：100%占空比
电压前馈
零负载电流工作模式
过流和热保护
VFDFPN 3×3 - 10L和HSOP8封装

应用领域

消费类：机顶盒、DVD、DVD录像机、汽车音响、液晶电视和显示器
工业类：可编程逻辑器件（PLD）、可编程逻辑阵列、现场可编程门阵列（FPGA）、充电器
网络类：数字用户线路（XDSL）、调制解调器、直流-直流模块
计算机类：光存储设备、硬盘驱动器、打印机、音频/图形卡
LED驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~38V
	输出电压	600mV~38V
	输出电流	3A
	开关频率	1MHz；250kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.4mA
	开关管(内置/外置)	内置
	输出类型	可调
