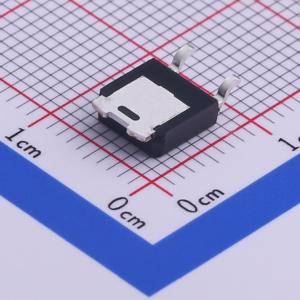

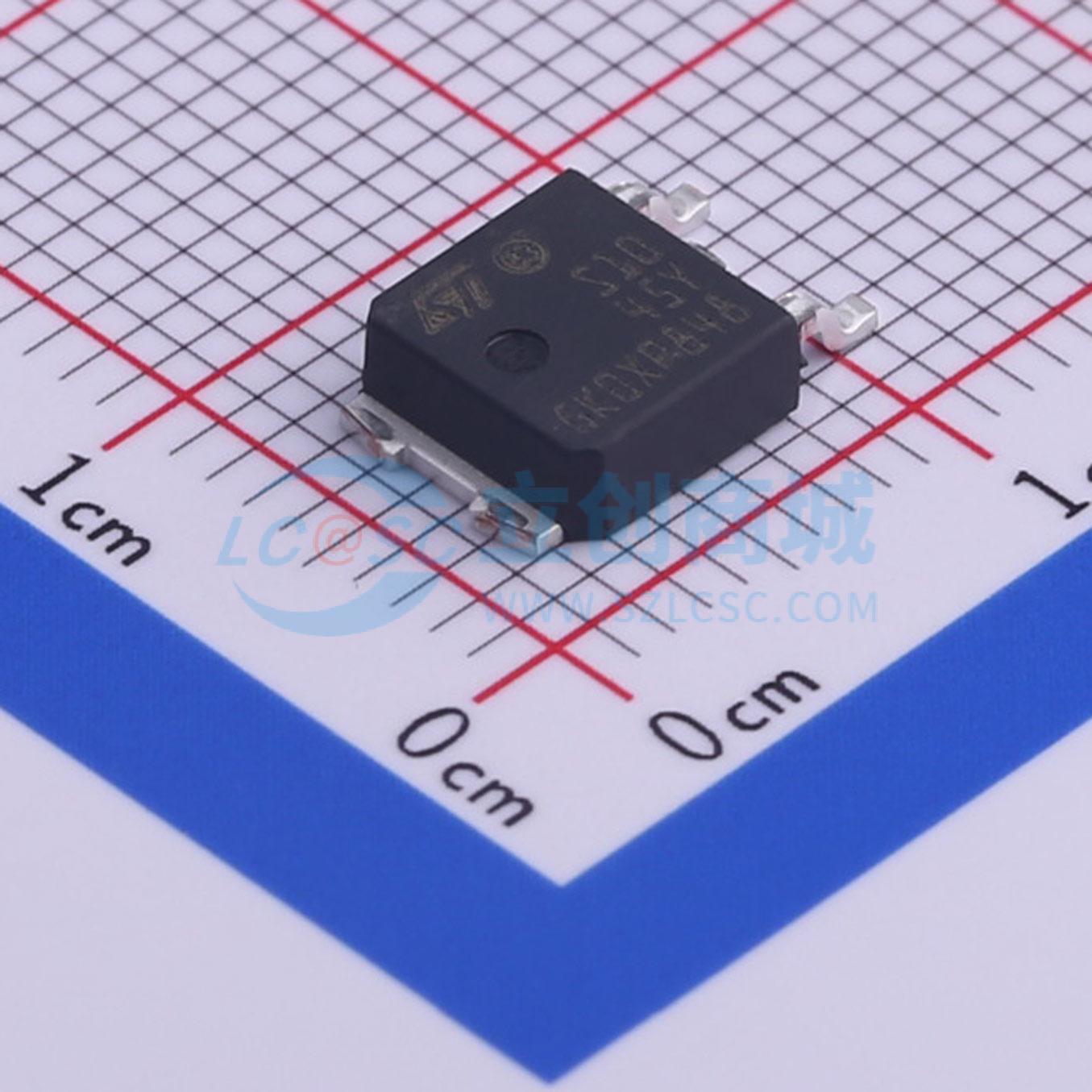

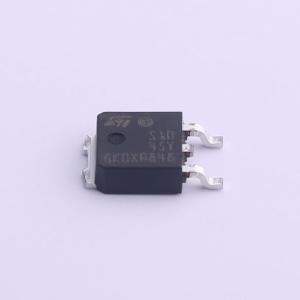

STPS1045BY-TR
电压:45V 电流:10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级45 V、10 A DPAK功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS1045BY-TR
- 商品编号
- C472547
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.396克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 630mV@10A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 100uA@45V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
高压肖特基整流器，采用DPAK封装，适用于需要低开关损耗的高频电路。
商品特性
- 可忽略的开关损耗
- 低正向压降
- 低电容
- 高反向雪崩浪涌能力
- 具备雪崩规格
- 符合AEC-Q101标准
- dPot/dT <1（避免二极管在自身散热片上发生热失控的条件）
- 脉冲测试条件：tp=5ms，δ<2%；tp=380μs，δ<2%
- 传导损耗计算公式：P=0.42×IF(AV)+0.015IF²(RMS)
- 环氧树脂符合UL94 V0标准
- 无铅封装
应用领域
- 开关模式电源
- 其他功率转换器
- 高频电路
