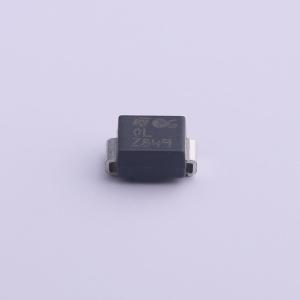

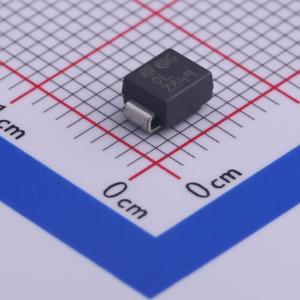

温馨提醒：图片仅供参考，商品以实物为准
SM6T150CA
SM6T150CA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- SM6T150CA
- 商品编号
- C472535
- 商品封装
- DO-214AA(SMB)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 128V | |
| 钳位电压 | 265V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 143V | |
| 类型 | TVS |
商品概述
SM6T Transil系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015保护敏感设备免受静电放电影响，并根据IEC 61000 - 4 - 4和5保护其免受电过应力影响。这些器件通常用于防护600 W（10/1000 μs）以下的浪涌。 平面技术使其适用于需要低漏电流和高结温以提供长期可靠性和稳定性的高端设备和开关电源。 SM6T采用SMB封装（符合IPC 7531标准的SMB焊盘尺寸）。
商品特性
- 峰值脉冲功率：
- 600 W（10/1000 μs）
- 4 kW（8/20 μs）
- 截止电压范围：6.8 V至220 V
- 单向和双向类型
- 低漏电流：
- 25 °C时为0.2 μA
- 85 °C时为1 μA
- 最大工作结温Tj：150 °C
- 最大结温Tj下的高功率能力：
- 515 W（10/1000 μs）
- JEDEC注册封装外形
- IEC 61000 - 4 - 2四级：
- 15 kV（空气放电）
- 8 kV（接触放电）
- IEC 61000 - 4 - 5
- MIL STD 883G方法3015 - 7：3B类：
- 25 kV人体模型（HBM）
- UL 497B，文件编号：QVGQ2.E136224
- 树脂符合UL 94 V0级
- MIL - STD - 750方法2026可焊性
- EIA STD RS - 481和IEC 60286 - 3包装
- IPC 7531焊盘尺寸
