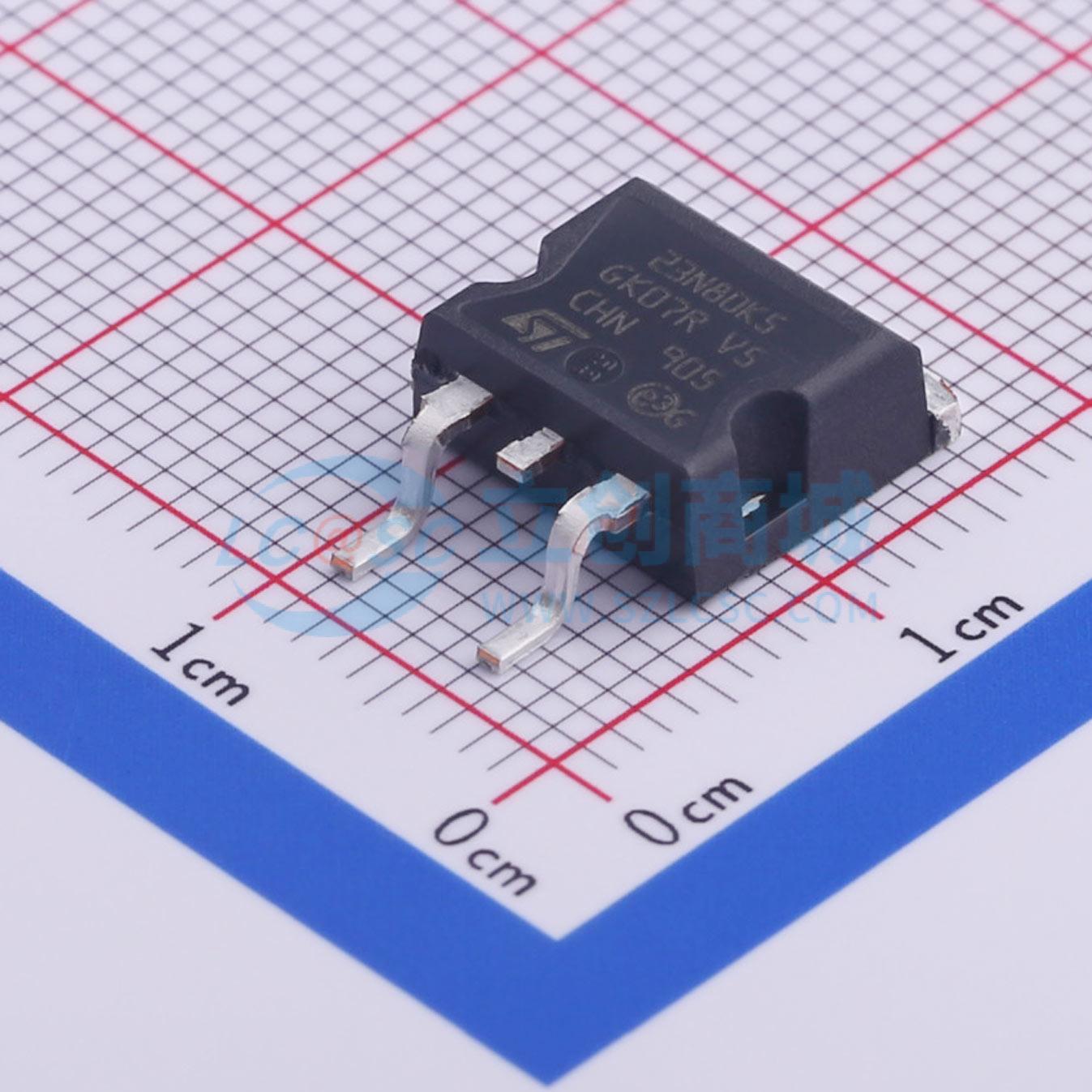

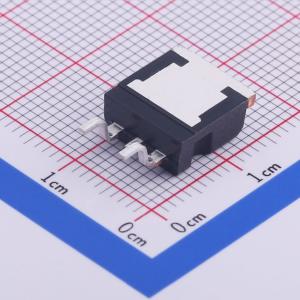

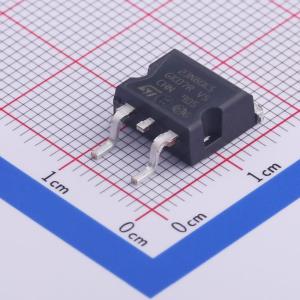

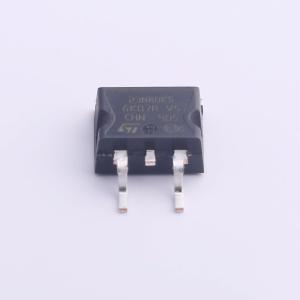

温馨提醒：图片仅供参考，商品以实物为准
STB23N80K5
1个N沟道 耐压:800V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道800 V、0.23 Ohm典型值、16 A MDmesh K5功率MOSFET，D2PAK封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STB23N80K5
- 商品编号
- C472539
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.566克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 280mΩ@10V,8A | |
| 耗散功率(Pd) | 190W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 33nC@10V | |
| 输入电容(Ciss) | 1nF@100V | |
| 反向传输电容(Crss) | 1.5pF@100V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款超高电压N沟道功率MOSFET采用基于创新专有垂直结构的MDmesh™ K5技术设计。其成果是显著降低导通电阻，并实现超低栅极电荷，适用于对功率密度和效率有较高要求的应用。
商品特性
- 业界最低的导通电阻与面积乘积
- 业界最佳品质因数（FoM）
- 超低栅极电荷
- 100%雪崩测试
- 齐纳保护
应用领域
- 开关应用
