L9177ATR

L9177A 是采用ST BCD专有技术实现的设备，能够为低端应用（如小型摩托车、K-car、船用发动机等）的2缸内燃机控制提供全套电源和信号预处理外设。

L9177A 集成了一个5V 300mA主稳压器、一个用于传感器供电的5V 40mA追踪稳压器以及一个2.5mA 5V备用稳压器。

两个通道的喷油器驱动器、氧传感器加热器和两个继电器驱动器可以通过并行输入或SPI接口进行控制。另外还有一个继电器驱动器和限流低边驱动器通过SPI接口控制。步进电机驱动器设计用于双绕组线圈电机，用于发动机怠速控制。

低边驱动器实现了SR控制以最小化排放。

提供了一个受保护的50mA高边驱动器。

可变磁阻传感器接口允许连接商用磁性拾取器，从而间接测量内燃机曲轴角度。提供了符合ISO-9141标准的K线作为数据通信接口。

所有功能均完全受到保护，并通过24位SPI接口提供完整的诊断信息。还提供了整体过温保护。

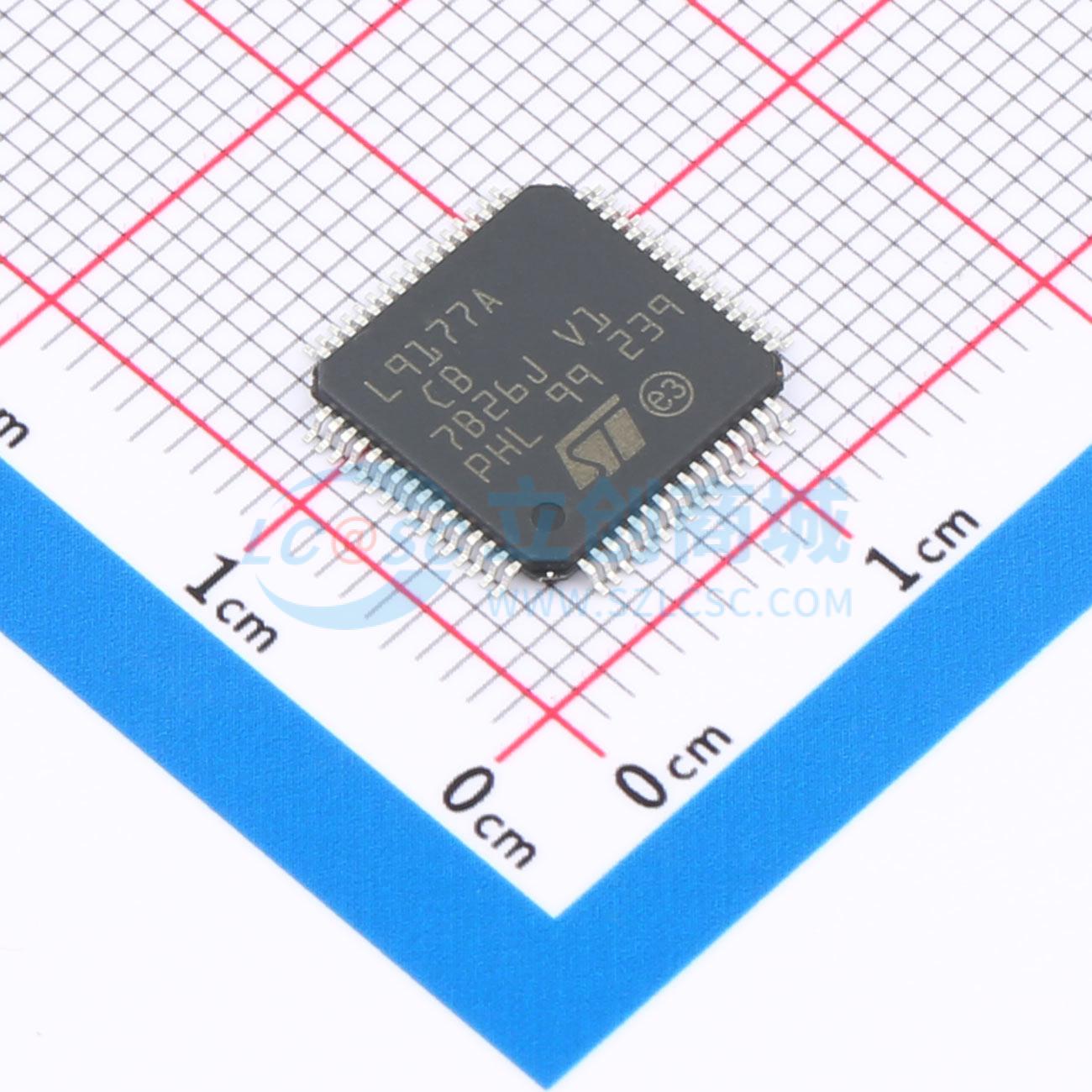

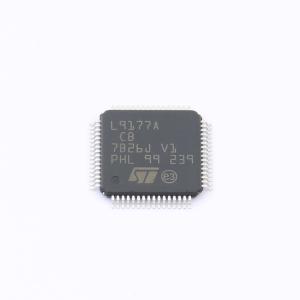

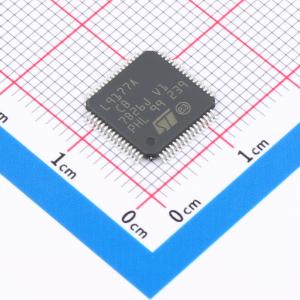

该设备采用TQFP64 10x10 mm封装，带有裸露焊盘以优化功率耗散。
