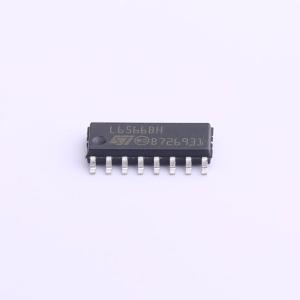

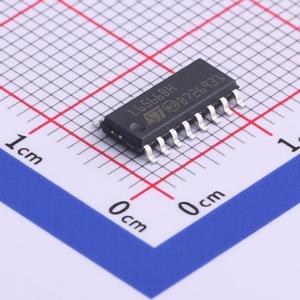

温馨提醒：图片仅供参考，商品以实物为准
L6566BHTR
L6566BHTR
- 描述
- SMPS多模控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6566BHTR
- 商品编号
- C472538
- 商品封装
- SO-16-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~23V | |
| 开关频率 | 10kHz~300kHz | |
| 输出电流 | 800mA | |
| 耗散功率(Pd) | 0.75W | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | QR；PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品特性
- 可选多模式操作：固定频率或准谐振
- 板载840 V高压启动
- 先进的轻负载管理
- 低静态电流（<3 mA）
- 自适应欠压锁定
- 线路前馈以实现相对于主电压的恒定功率能力
- 脉冲逐脉冲过流保护，过载时关断（锁定或自动重启）
- 变压器饱和检测
- 可编程频率调制以减少电磁干扰
- 锁定或自动重启过压保护
- 棕色断电保护
- -600/+800 mA图腾柱栅极驱动器，在欠压锁定期间具有主动下拉功能
- SO16N封装
应用领域
- 工业SMPS
- SMPS运行在整流后的三相输入线路
