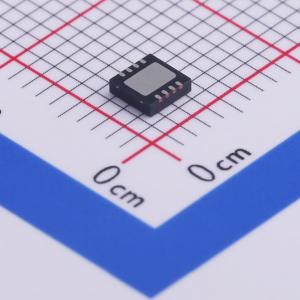

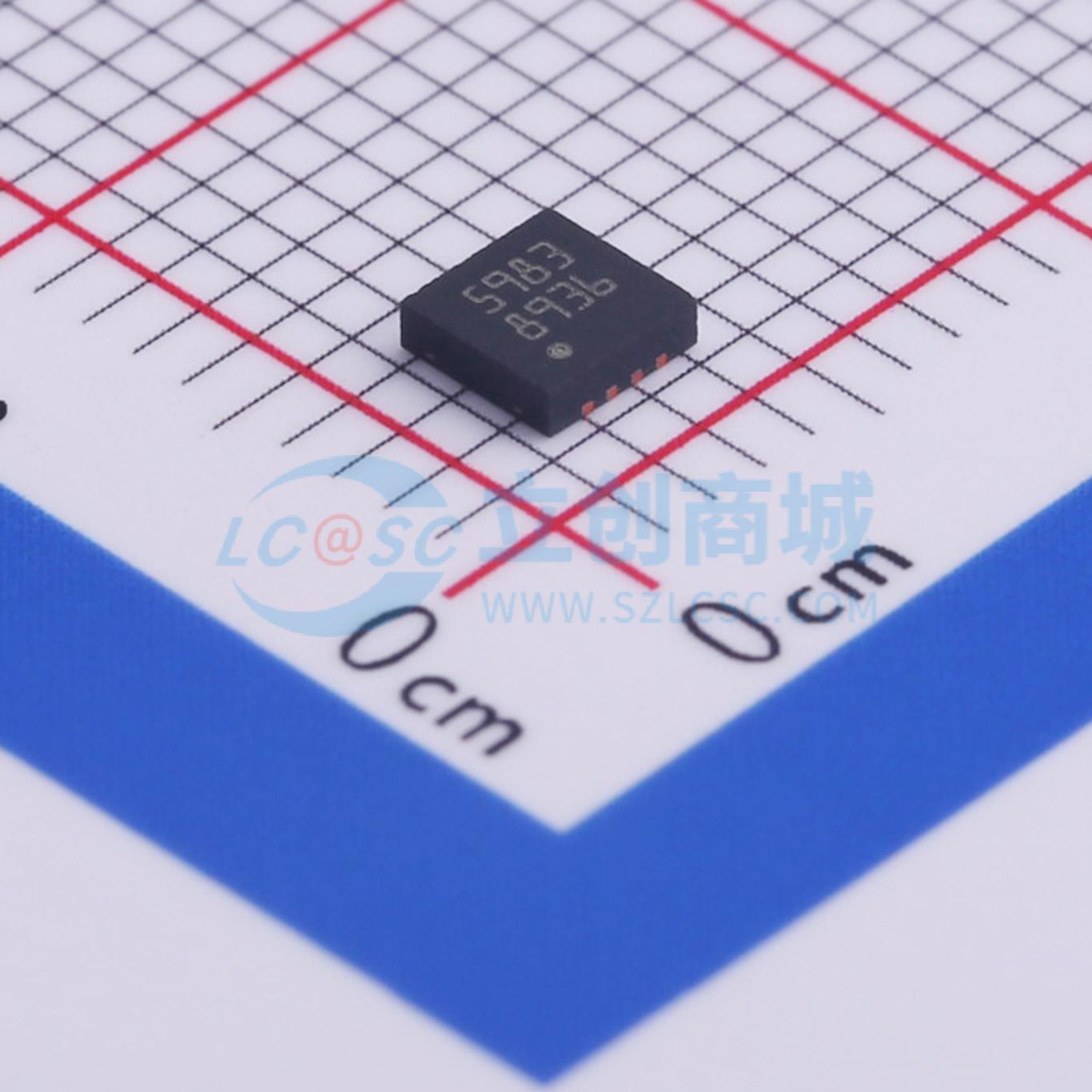

L5983TR

1.5 A降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L5983是一款1.5 A降压开关稳压器,输入电压范围为2.9 V至18 V,输出电压可调,最大输出电流为1.5 A,开关频率为250kHz,可编程至1MHz,具有软启动和过流保护功能。
品牌名称: ST(意法半导体)
商品型号: L5983TR
商品编号: C472523
商品封装: VFQFPN-8L(4x4)
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

L5983是一款降压型开关稳压器，内置电流限制为2.0 A（最小值）的功率MOSFET，因此能够向负载提供超过1.5 A DC的输出电流。输入电压范围为2.9 V至18 V，输出电压可从0.6 V至输入电压（VIN）进行设置。该器件的最低输入电压为2.9 V，也适用于3.3 V总线。该器件所需的外部元件数量极少，内置一个250 kHz的开关频率振荡器，其频率可通过外部调节，最高可达1 MHz。采用带散热焊盘的VFQFPN封装，可将热阻RthJA降至约60 ℃/W。

商品特性

1.5 A DC输出电流
2.9 V至18 V输入电压
输出电压可从0.6 V起调节
250 kHz开关频率，可编程至最高1 MHz
内置软启动和禁止功能
低压差工作：100%占空比
电压前馈
零负载电流工作
过流和热保护
VFQFPN8 3 x 3 mm封装

应用领域

消费类：机顶盒、DVD、DVD刻录机、汽车音响、液晶电视和显示器
工业类：充电器、可编程逻辑器件（PLD）、可编程逻辑阵列、现场可编程门阵列（FPGA）
网络类：数字用户线路（XDSL）、调制解调器、DC-DC模块
计算机类：光存储设备、硬盘驱动器、打印机、音频/显卡
LED驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~18V
	输出电流	1.5A
	开关频率	250kHz~1MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.4mA
	开关管(内置/外置)	内置
	输出类型	可调
