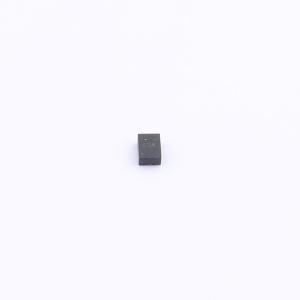

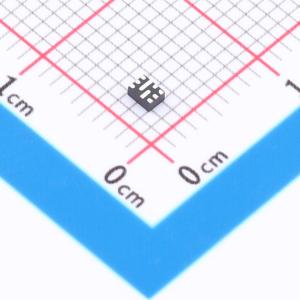

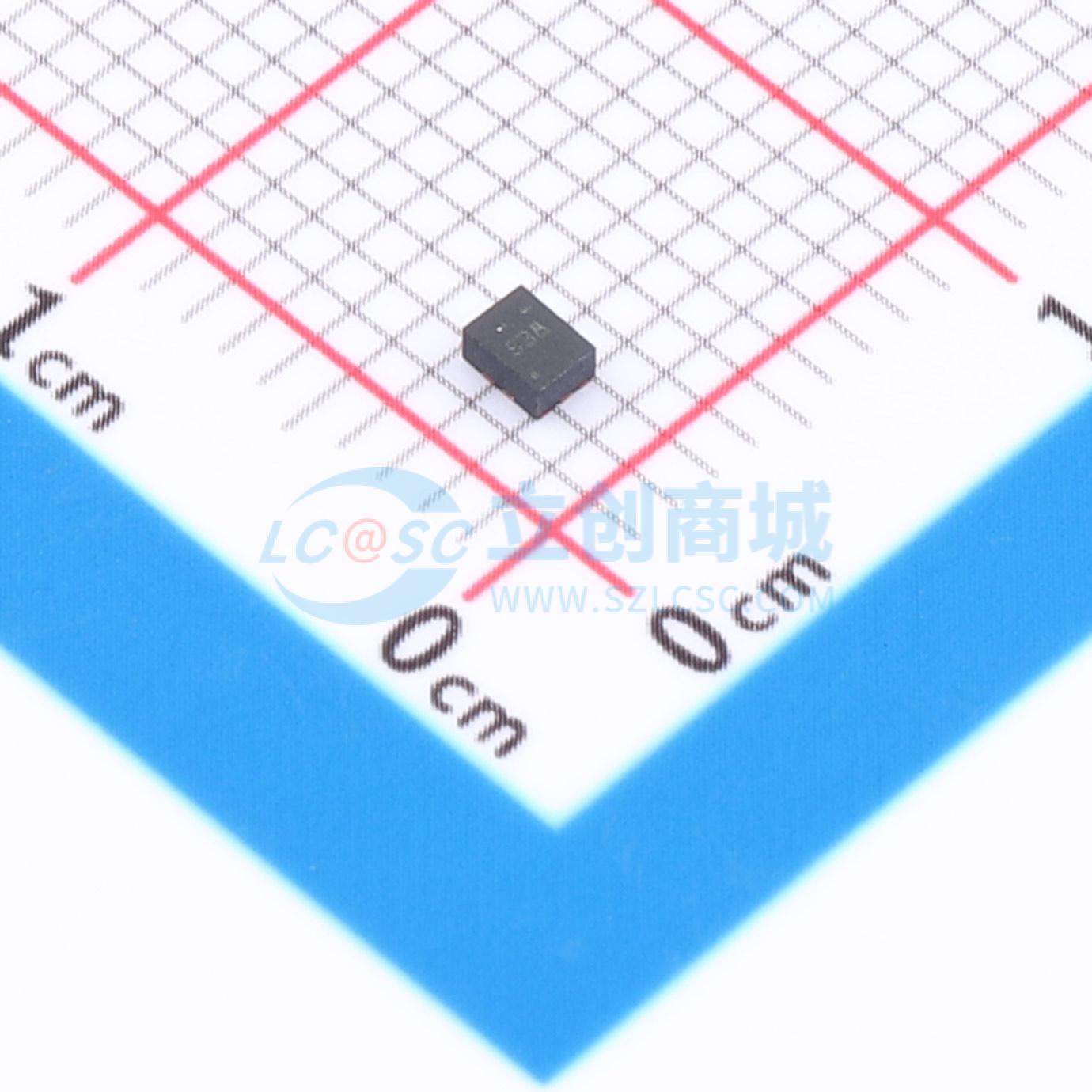

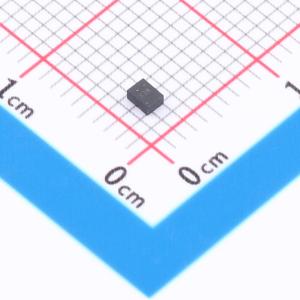

TPS54538RQFR

降压型 5A 3.8V~28V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS54538RQFR
商品编号: C45385272
商品封装: VQFN-HR-9(1.5x2)
包装方式: 编带
商品毛重: 0.084克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	28uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；逐波限流；可调软启动；过流保护；工作状态指示；EMI优化(抖频模式)；打嗝限流

商品概述

TPS54x38 是一款高效、高压输入、易于使用的同步降压转换器，具有高设计灵活性。TPS54x38 具有 3.8V至 28V 的宽工作输入电压范围，设计用于由 5V、12V、19V 和 24V 总线电源轨供电的系统。该器件支持高达 5A、4A、3A 的连续输出电流和 98% 的最大占空比。TPS54x38 采用固定频率峰值电流控制模式，并具有内部补偿功能，可实现快速瞬态响应以及出色的线性调整率和负载调整率。该器件具有经过优化的内部环路补偿功能，因此在宽输出电压范围和开关频率范围内无需外部补偿。集成自举电容器有助于实现单层 PCB 并减少外部元件数量。TPS54x38 支持通过 RT/SYNC 引脚设置 200kHz 至 2.2MHz 的宽范围开关频率，从而提高了设计灵活性。借助不同的 MODE 引脚配置，该器件可选择脉冲频率调制 (PFM)、轻负载条件下的强制连续导通调制 (FCCM)，以及可调节软启动 (SS) 时间/电源正常 (PG) 指示器。TPS54x38 提供多项保护功能，包括热关断、输入欠压锁定、逐周期电流限制和断续短路保护。TPS54x38 采用 9引脚 1.5mm × 2.0mm QFN 封装，引脚排列可用于单层 PCB 布局，额定结温范围为 –40℃ 至 150℃。

商品特性

配置适用于各种应用
输入电压范围为 3.8V 至 28V
0.6V 至 22V 输出电压范围
连续输出电流高达 5A (TPS54538)、4A (TPS54438)、3A (TPS54338)
0.6V ±1% 基准电压（–40℃ 至 150℃）
70ns 和 114ns 最短开关导通和关断时间
8μs 最大开关导通时间
98% 最大占空比
高效率
集成 47mΩ 和 21mΩ MOSFET
28μA 的低静态电流（典型值）
易于使用且设计小巧
峰值电流模式，具有内部补偿
200kHz 至 2.2MHz 可选频率
可与外部时钟同步（支持相移）:200kHz 至 2.2MHz
可在轻负载条件下选择 PFM/FCCM
可选可调节软启动时间和电源正常状态指示器功能
通过展频频谱和经优化的引脚排列实现良好的电磁干扰 (EMI) 性能
用于高侧和低侧 MOSFET 的断续过流限制
非闭锁 OTP、OCP、OVP、UVP 和 UVLO 保护
集成自举电容器，支持单层 PCB 布局
工作结温范围为 –40℃ 至 150℃
采用 1.5mm × 2.0mm QFN 封装
可借助 WEBENCH® Power Designer 创建定制设计方案

应用领域

医疗保健
楼宇自动化
测试和测量
多功能打印机
企业投影仪
便携式电子产品
联网外设
有线网络
无线基础设施
具有 5V、12V、19V 和 24V 输入的分布式电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~28V
	输出电压	600mV~22V
	输出电流	5A
	开关频率	500kHz
	工作温度	-40℃~+150℃@(TJ)
