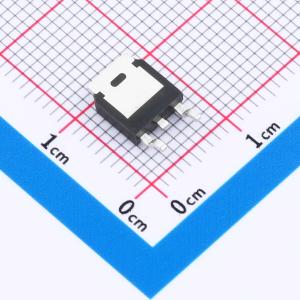

温馨提醒：图片仅供参考，商品以实物为准
DOD70N06
SGT工艺/N管/60V/70A/6MΩ/(典型4.7MΩ)
- 描述
- SGT工艺/60V/70A/6mΩ/(典型4.7mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOD70N06
- 商品编号
- C45385100
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.44764克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 6mΩ@10V | |
| 耗散功率(Pd) | 87W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 29nC@10V | |
| 输入电容(Ciss) | 2.135nF | |
| 反向传输电容(Crss) | 10.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 331.4pF |
商品概述
这款N沟道MOSFET采用先进的SGT技术和设计,可在低栅极电荷的情况下实现出色的导通电阻(RDS(on))。它可用于多种应用场景。
商品特性
- 漏源电压(VDS) = 60 V,漏极电流(ID) = 70 A,当栅源电压(VGS) = 10 V时,导通电阻(RDS(ON)) < 6 mΩ,典型值为4.7 mΩ
- 低栅极电荷
- 提供环保型器件
- 采用先进的高单元密度沟槽技术,实现超低导通电阻(RDS(ON))
- 封装散热性能出色
