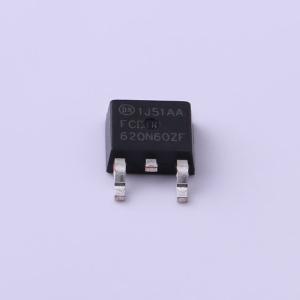

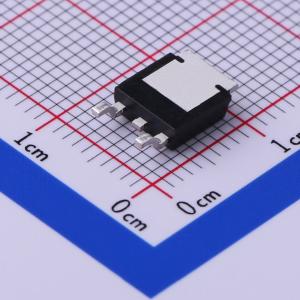

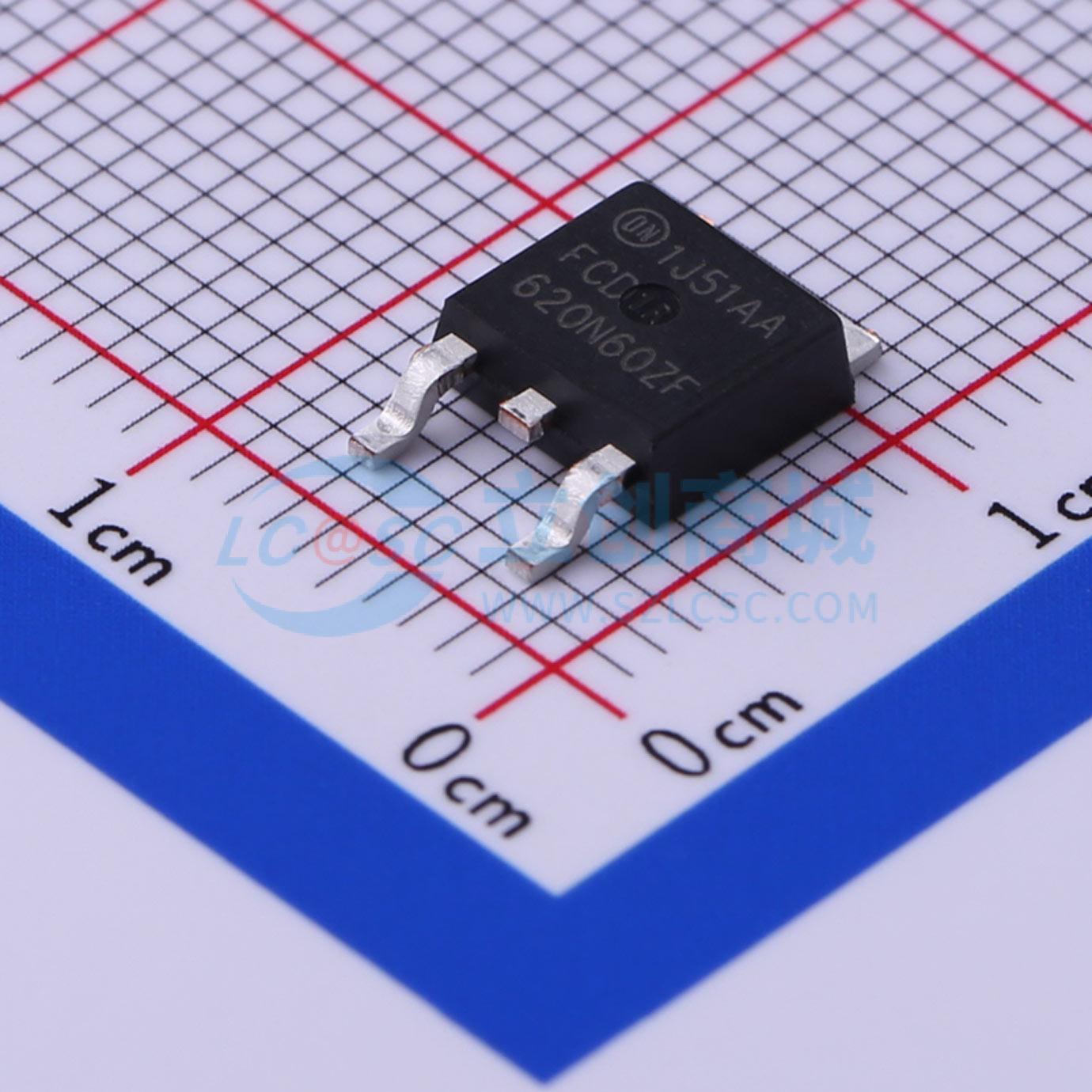

温馨提醒：图片仅供参考，商品以实物为准
FCD620N60ZF
1个N沟道 耐压:600V 电流:7.3A
- 描述
- SuperFET II MOSFET 是全新的高压超结 (SJ) MOSFET 系列，利用电荷平衡技术实现出色的低导通电阻，以及更低门极电荷方面的卓越性能。此工艺专用于最大程度降低导电损耗，提供卓越的开关性能、dv/dt 速率和更高的雪崩能量。因此，SuperFET II MOSFET 非常适用于开关电源应用，如 PFC、服务器/电信电源、FPD TV 电源、ATX 电源和工业电源应用。SuperFET II FRFET MOSFET 优化的体二极管逆向恢复性能可以消除附加组件，提高系统可靠性。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FCD620N60ZF
- 商品编号
- C463455
- 商品封装
- TO-252(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.369克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 7.3A | |
| 导通电阻(RDS(on)) | 620mΩ@10V,3.6A | |
| 耗散功率(Pd) | 89W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 36nC@10V | |
| 输入电容(Ciss) | 1.135nF@25V | |
| 反向传输电容(Crss) | 45pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
SuperFET II MOSFET是新一代高压超级结（SJ）MOSFET系列产品，利用电荷平衡技术实现了出色的低导通电阻和更低的栅极电荷性能。该技术旨在最小化导通损耗，并提供卓越的开关性能、dv/dt额定值和更高的雪崩能量。因此，SuperFET MOSFET非常适合开关电源应用，如功率因数校正（PFC）、服务器/电信电源、平板电视电源、ATX电源及工业电源应用。SuperFET II FRFET MOSFET优化了体二极管的反向恢复性能，可去除额外元件并提高系统可靠性。
商品特性
- 650 V @ TJ = 150°C，典型RDS(on) = 528 mΩ
- 超低栅极电荷（典型Qg = 20 nC）
- 低有效输出电容（典型Coss(eff.) = 71 pF）
- 100%经过雪崩测试
- 提高静电放电保护能力
- 符合RoHS标准
应用领域
- LCD/LED/PDP电视和显示器照明
- 太阳能逆变器/AC-DC电源
