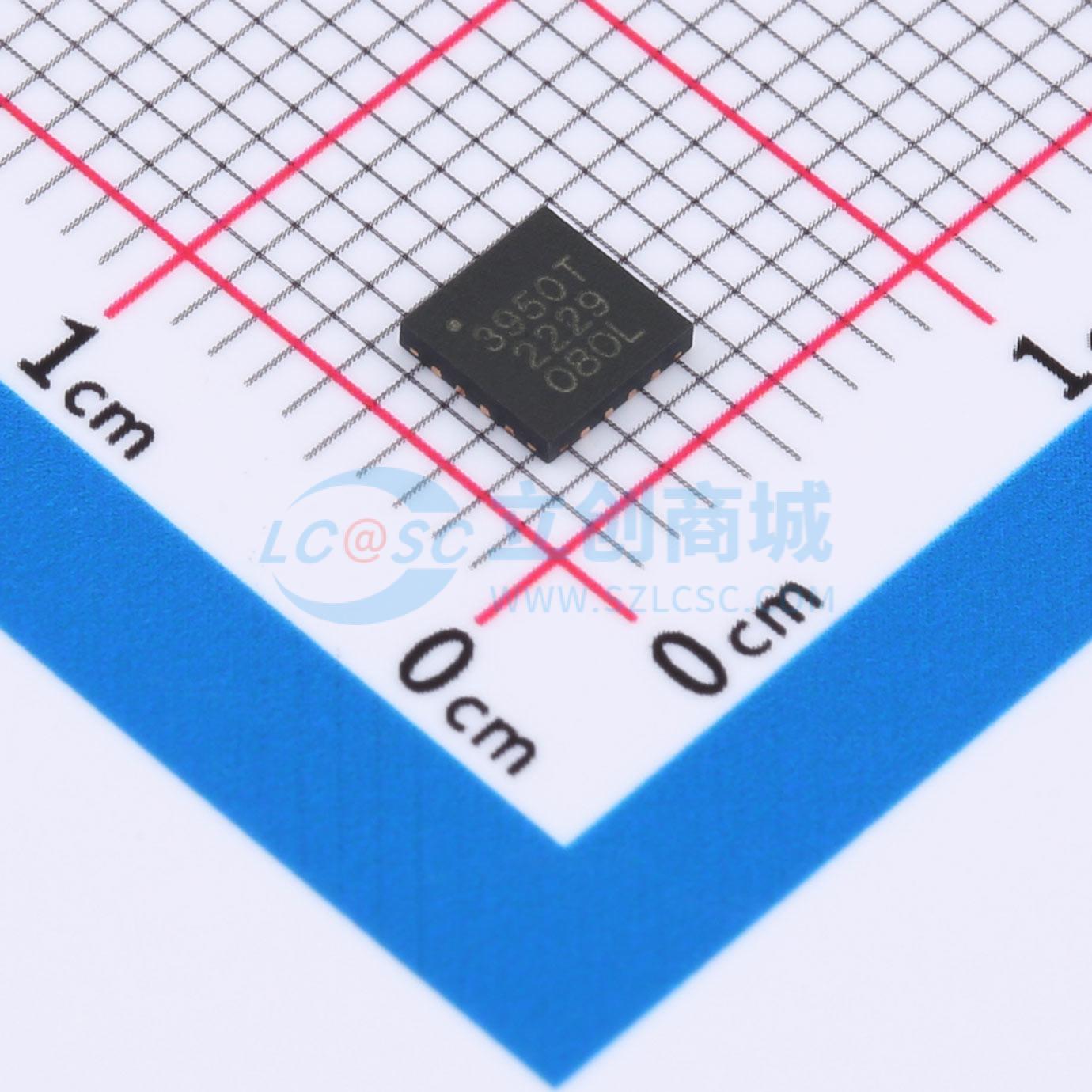

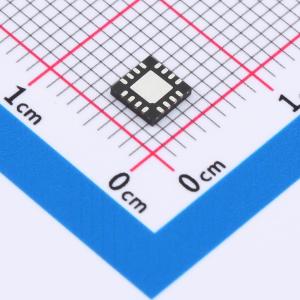

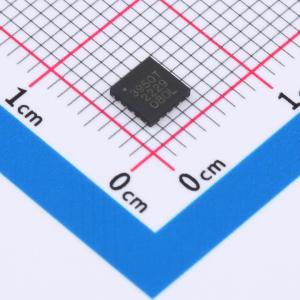

A3950SEUTR-T

集成电路/电机驱动芯片

描述: 专为直流电机的PWM（脉冲宽度调制）控制而设计，能够提供高达±2.8A的峰值输出电流，工作电压可达36V。提供PHASE和ENABLE输入端子，用于通过外部施加的PWM控制信号控制直流电机的速度和方向。内部同步整流控制电路可降低PWM运行期间的功耗。内部电路保护包括电机引线对电源短路/对地短路、带迟滞的热关断、VBB和VCP欠压监测以及交叉电流保护。采用薄型（总高度≤1.2mm）16引脚TSSOP封装（LP）和超薄（标称高度0.75mm）QFN封装。两种封装均设有外露散热焊盘，以增强散热性能，并且无铅（Pb），引脚框架采用100%雾锡电镀。
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A3950SEUTR-T
商品编号: C459258
包装方式: 编带
商品毛重: 0.156667克(g)

商品参数

商品概述

A3950专为直流电机的脉宽调制（PWM）控制而设计，能够提供高达±2.8 A的峰值输出电流，工作电压可达36 V。该器件设有PHASE和ENABLE输入端子，用于通过外部施加的PWM控制信号来控制直流电机的速度和方向。内部集成了同步整流控制电路，可降低PWM操作期间的功耗。内部电路保护功能包括电机引线对电源短路/对地短路保护、带迟滞功能的热关断保护、VBB和VCP欠压监测以及交越电流保护。 A3950采用薄型（总高度<1.2 mm）16引脚TSSOP封装（LP）和超薄型（标称高度0.75 mm）QFN封装。两种封装均设有外露散热焊盘，以增强散热性能，并且采用100%雾锡镀覆引脚框架，符合无铅（Pb）标准。

商品特性

低RDS(on)输出
过流保护
电机引线对电源短路保护
对地短路保护
睡眠功能
同步整流
诊断输出
内部欠压锁定（UVLO）
交越电流保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	2.8A
	峰值电流	6A

	属性	参数值
	工作电压	-
	导通电阻	430mΩ
	工作温度	-20℃~+85℃
