A3983SLPTR-T

A3983是一款完整的微步进电机驱动器，内置易于操作的转换器。它旨在以全步、半步、四分之一步和八分之一步模式驱动双极步进电机，输出驱动能力高达35 V和±2 A。A3983包含一个固定关断时间电流调节器，能够在慢速或混合衰减模式下工作。 转换器是A3983易于实现的关键。只需在STEP输入上输入一个脉冲，即可驱动电机进行一次微步进。无需相位序列表、高频控制线或复杂的接口编程。A3983接口非常适合没有复杂微处理器或微处理器负担过重的应用。 A3983中的斩波控制会自动选择电流衰减模式（慢速或混合）。当STEP输入引脚出现信号时，A3983会确定该步进是否会导致电机各相电流升高或降低。如果电流变化为升高，则衰减模式设置为慢速衰减。如果电流变化为降低，则电流衰减设置为混合模式（最初在固定关断时间的31.25%内设置为快速衰减，然后在关断时间的其余时间设置为慢速衰减）。这种电流衰减控制方案可降低电机可听噪声、提高步进精度并降低功耗。 提供内部同步整流控制电路，以改善PWM操作期间的功耗。内部电路保护包括：带迟滞的热关断、欠压锁定（UVLO）和交叉电流保护。无需特殊的上电时序。 A3983采用低外形（最大高度1.2 mm）、24引脚带外露散热焊盘的TSSOP封装（后缀LP）。它是无铅（Pb）产品，引脚框架采用100%雾锡电镀。

• 低RDS(ON)输出
• 自动电流衰减模式检测/选择
• 混合和慢速电流衰减模式
• 同步整流以降低功耗
• 内部UVLO和热关断电路
• 交叉电流保护

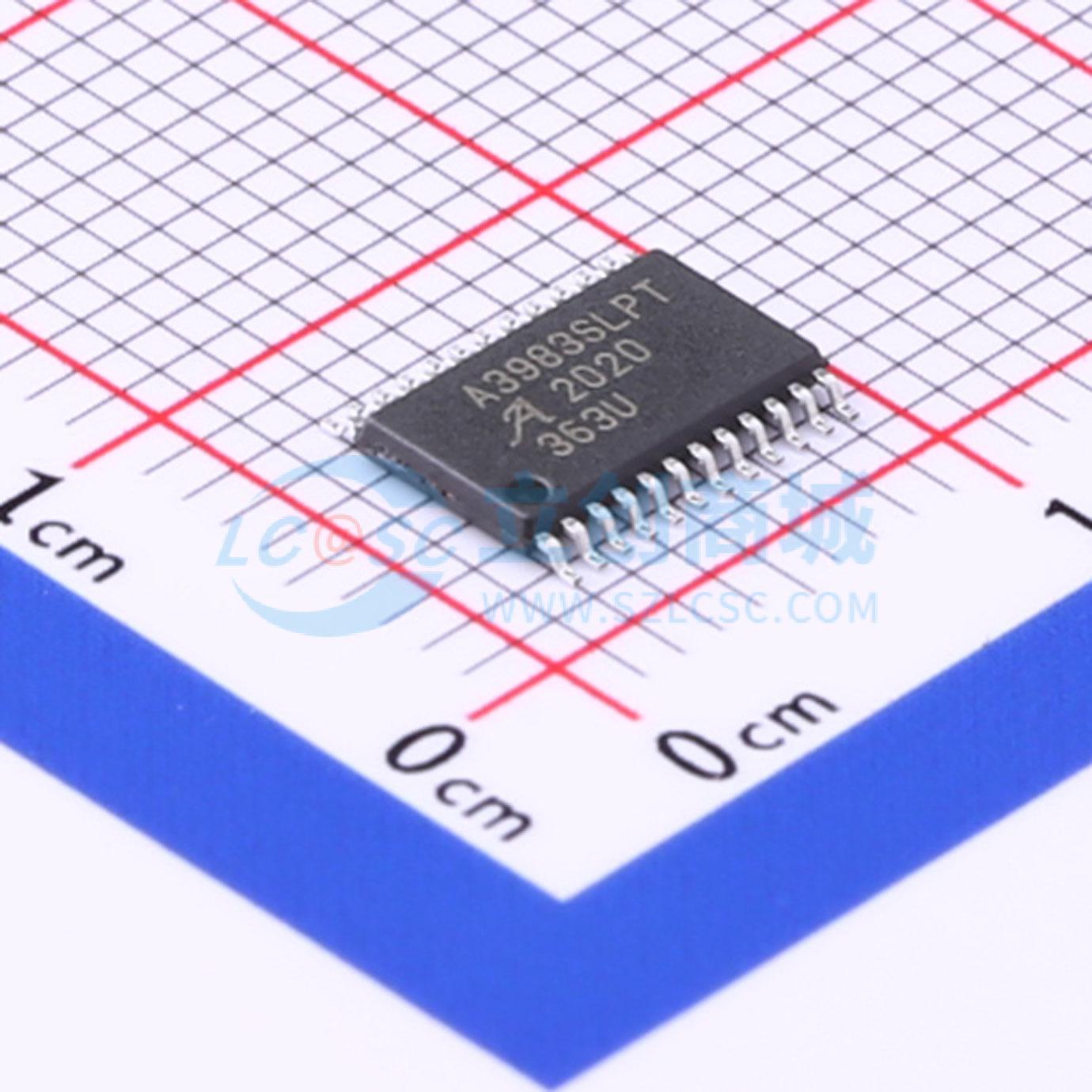

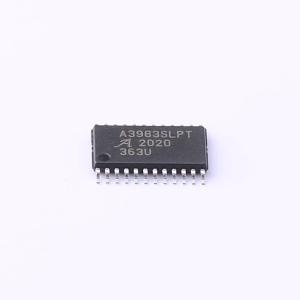

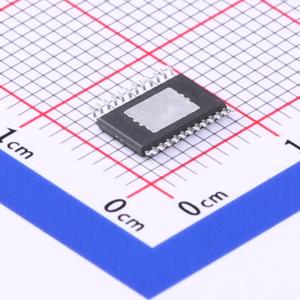

• 封装：24引脚带外露散热焊盘的TSSOP（后缀LP）
