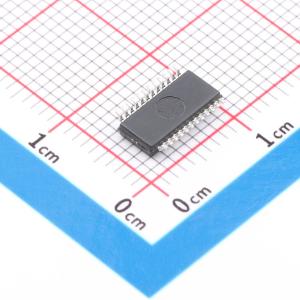

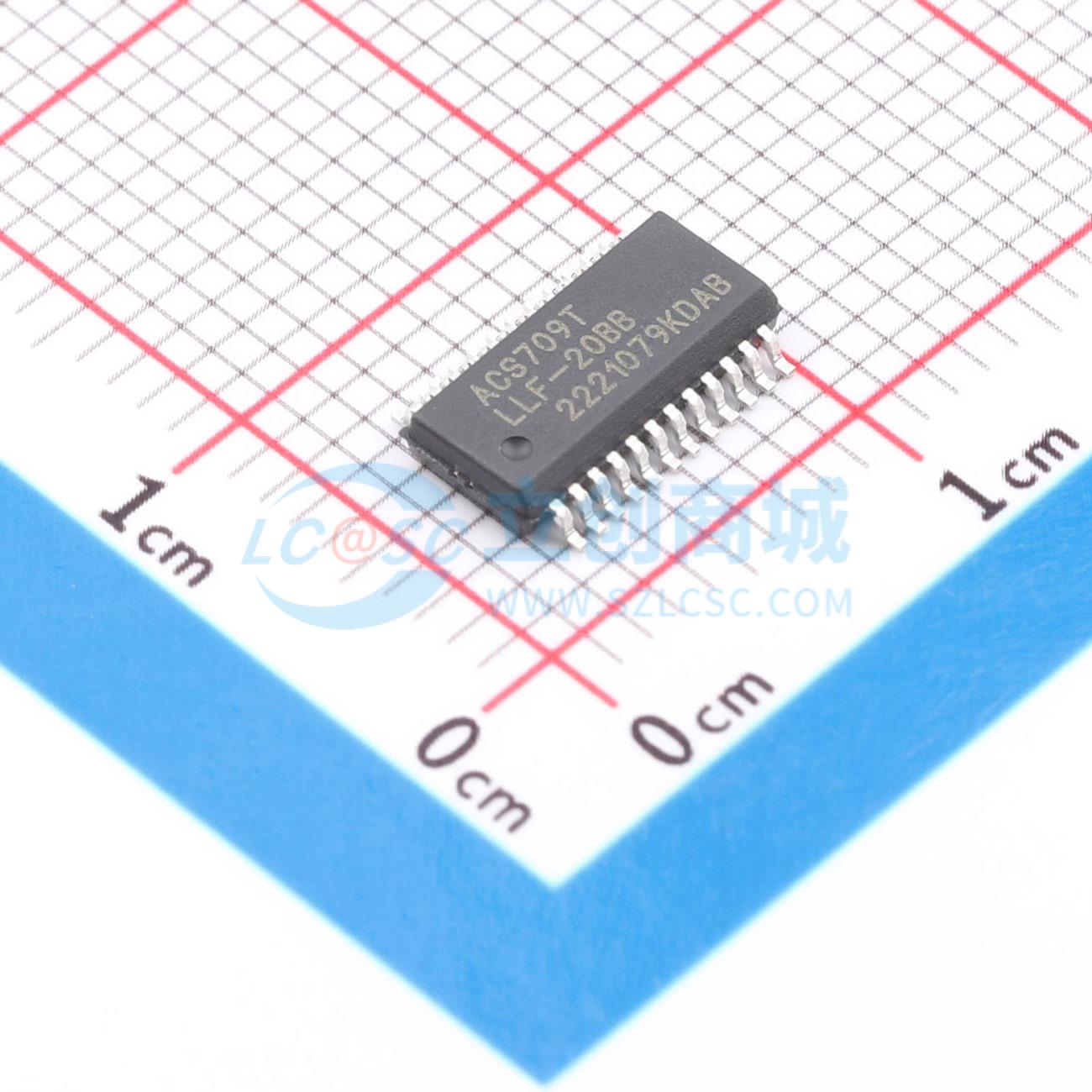

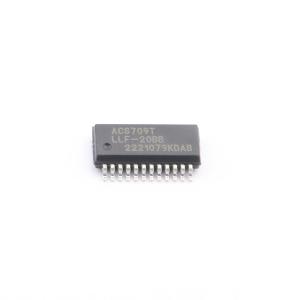

ACS709LLFTR-20BB-T

Allegro ACS709电流传感器IC为工业、汽车、商业和通信系统中的电流传感应用提供了经济且精确的解决方案。该器件采用小尺寸表面贴装封装，便于在客户应用中实施。ACS709由一个精密线性霍尔传感器集成电路和位于硅芯片表面附近的铜传导路径组成。施加的电流流经铜传导路径，霍尔传感器IC的模拟输出电压线性跟踪施加电流产生的磁场。由于霍尔元件与待测电流非常接近，这种专利封装配置使ACS709的精度达到最大化。Allegro专有的集成屏蔽技术提供了对电流导体dV/dt和杂散电场的高抗扰度，在高端应用中提供低输出纹波和低失调漂移。过流输入（VOC引脚）上的电压允许客户为器件定义过流故障阈值。当流经铜传导路径（IP+和IP - 引脚之间）的电流超过该阈值时，开漏过流故障引脚将转变为逻辑低电平状态。ACS709内部线性霍尔传感器IC的工厂编程使模拟和数字输出信号都具有出色的精度。用于电流传感的铜路径的内阻通常为1.1mΩ，以实现低功耗。此外，电流传导路径与低电压器件的输入和输出电气隔离。这使得ACS709系列传感器IC可用于需要电气隔离的应用，而无需使用光隔离器或其他昂贵的隔离技术。

• 通过专有放大器和滤波器设计技术，在120kHz带宽下实现行业领先的噪声性能
• 集成屏蔽大大降低了由于高dV/dt导致的从电流导体到芯片的电容耦合，并防止高端应用中的失调漂移
• 小尺寸表面贴装QSOP - 24封装
• 高隔离电压，适用于线供电应用
• 1.1mΩ初级导体电阻，实现低功耗
• 用户可设置过流故障电平
• 过流故障信号通常在<2μs内响应过流情况
• 滤波引脚电容设置模拟信号带宽
• 典型输出误差为±2%
• 3至5.5V单电源供电
• 工厂调整灵敏度、静态输出电压和相关温度系数
• 斩波稳定技术使静态输出电压极其稳定
• 输出与电源电压成比例

• 电机控制与保护
• 负载管理与过流检测
• 功率转换与电池监控/UPS系统
