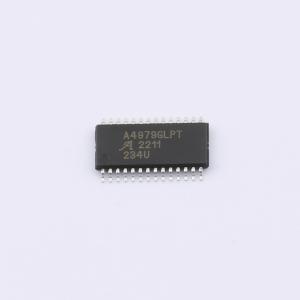

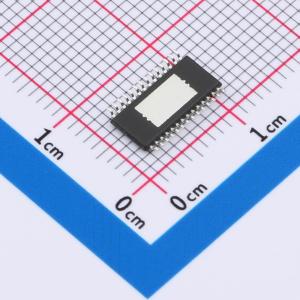

A4979GLPTR-T
集成电路/传感器芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- A4979是一款灵活的微步进电机驱动器，内置翻译器，操作简便。它是一款单芯片解决方案，旨在以全步、半步、四分之一步和十六分之一步模式驱动双极步进电机，工作电压最高可达50 V，电流可达1.5 A。A4979可通过简单的步进和方向输入进行控制，也可通过兼容SPI的串行接口进行控制，该接口还可用于对许多集成功能进行编程并读取诊断信息
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A4979GLPTR-T
- 商品编号
- C459289
- 商品封装
- TSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
参数完善中
商品概述
A4979是一款灵活的微步进电机驱动器，内置翻译器，操作简便。它是一款单芯片解决方案，旨在以高达50 V的电压和1.5 A的电流，驱动双极步进电机以整步、半步、四分之一步和十六分之一步模式运行。A4979可通过简单的步进和方向输入进行控制，也可通过兼容SPI的串行接口进行控制，该接口还可用于对许多集成功能进行编程并读取诊断信息。 电流调节器可被编程为以固定关断时间或固定频率PWM模式运行，具备多种衰减模式，可降低电机可听噪声并提高步进精度。此外，可通过串行接口对相电流表进行编程，以创建独特的微步进电流曲线，从而进一步提升特定应用场景下的电机性能。 电机各相的电流通过DMOS全桥进行控制，采用同步整流技术以改善功耗。在高端和低端驱动器之间切换时，内部电路和定时器可防止交叉导通和直通现象。 输出端具备短路保护功能，还包含低负载电流和转子堵转检测功能。芯片级保护包括冷热温度警告、过温关断和欠压锁定。 A4979采用带有外露散热焊盘的28引脚TSSOP功率封装（封装类型LP）。该封装为无铅（Pb）封装，引脚框架采用100%雾锡电镀。
商品特性
- 典型应用：高达1.5 A、50 V
- 堵转检测功能
- 低RDS(on)输出，典型值为源极和漏极0.5 Ω
- 自动电流衰减模式检测/选择
- 混合、快速和慢速电流衰减模式
- 同步整流，低功耗
- 内部欠压锁定和过温关断电路
- 交叉电流保护
- 短路和开路负载诊断
- 冷热温度警告
- 兼容SPI或简单的步进和方向运动控制
- 通过兼容SPI的串行接口高度可配置
应用领域
- 工业步进电机驱动器
- 打印机
- 纺织机械
