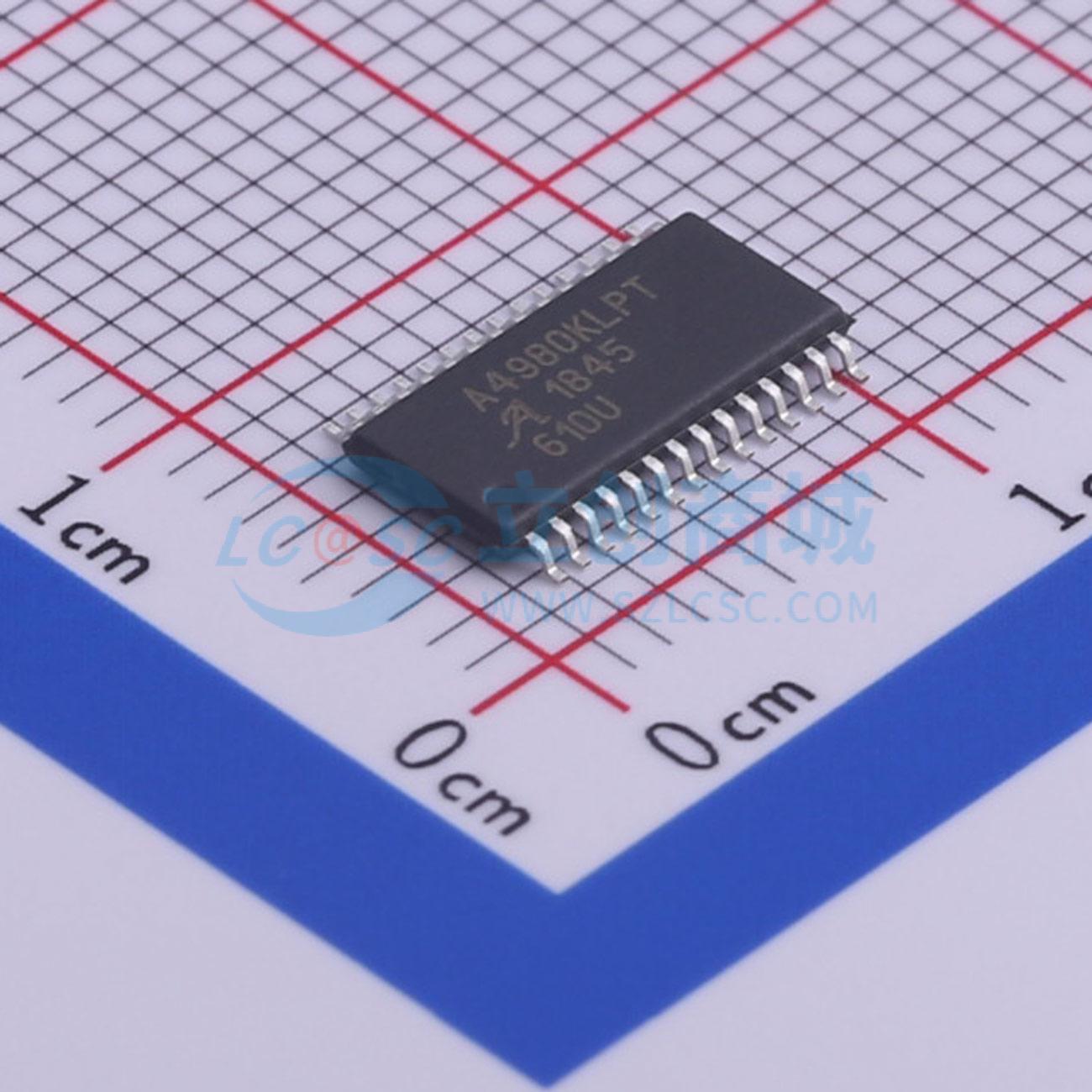

A4980KLPTR-T

A4980是一款灵活的微步进电机驱动器，内置翻译器，操作简便。它是一款单芯片解决方案，旨在以全步、半步、四分之一步和十六分之一步模式驱动双极步进电机，最高工作电压可达28 V，电流可达±1.4 A。A4980可通过简单的步进和方向输入进行控制，也可通过兼容SPI的串行接口进行控制，该接口还可用于对许多集成功能进行编程并读取诊断信息。 电流调节器可被编程为以固定关断时间或固定频率PWM模式运行，有多种衰减模式可供选择，以降低电机可听噪声并提高步进精度。此外，可通过串行接口对相电流表进行编程，以创建独特的微步电流曲线，从而进一步提升特定应用场景下的电机性能。 电机各相的电流通过DMOS全桥进行控制，采用同步整流技术以改善功耗。内部电路和定时器可防止在高端和低端驱动器切换时出现交叉导通和直通现象。 输出端具备短路保护功能，且具有

A4980是一款汽车步进电机驱动器，适用于高温应用，如前照灯弯曲和水平调节、节气门控制以及气体再循环控制。它还适用于其他小电流步进应用，如空调和通风系统。它提供了一款高度灵活的微步进电机驱动器，可通过兼容SPI的串行接口进行配置。对于高速步进应用，它可以通过简单的步进和方向输入进行控制，也可以通过写入步进变化值直接通过串行接口进行控制。 两个DMOS全桥能够以全步、半步、四分之一步、八分之一步和十六分之一步模式驱动双极步进电机，最高工作电压可达28 V，电流可达±1.4 A。步进电机各相的电流由峰值检测PWM电流控制方案进行调节，该方案可被编程为以固定关断时间或固定频率模式运行。可选择多种衰减模式以降低电机可听噪声并提高步进精度。此外，相电流表默认采用正弦电流曲线，可通过串行接口进行编程，以创建独特的微步电流曲线，从而进一步提升特定应用场景下的电机性能。 输出端具备短路保护功能，还包含开路负载和转子堵转检测功能。芯片级保护包括冷热温度警告、过温关断以及过压和欠压锁定。

• 电机峰值电流高达±1.4 A，电压28 V
• 低RDS(on)输出，典型值为源极和漏极0.5 Ω
• 自动电流衰减模式检测/选择
• 混合、快速和慢速电流衰减模式
• 同步整流，低功耗
• 内部过压锁定、欠压锁定和热关断电路
• 交叉电流保护
• 短路和开路负载诊断
• 冷热温度警告
• 堵转检测功能
• 兼容SPI或简单的步进和方向运动控制
• 可通过兼容SPI的串行接口进行高度配置

• 汽车步进电机
• 发动机管理
• 前照灯定位
