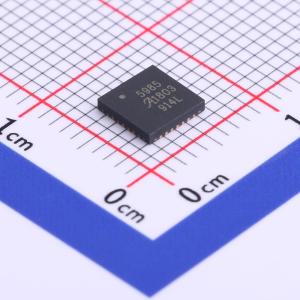

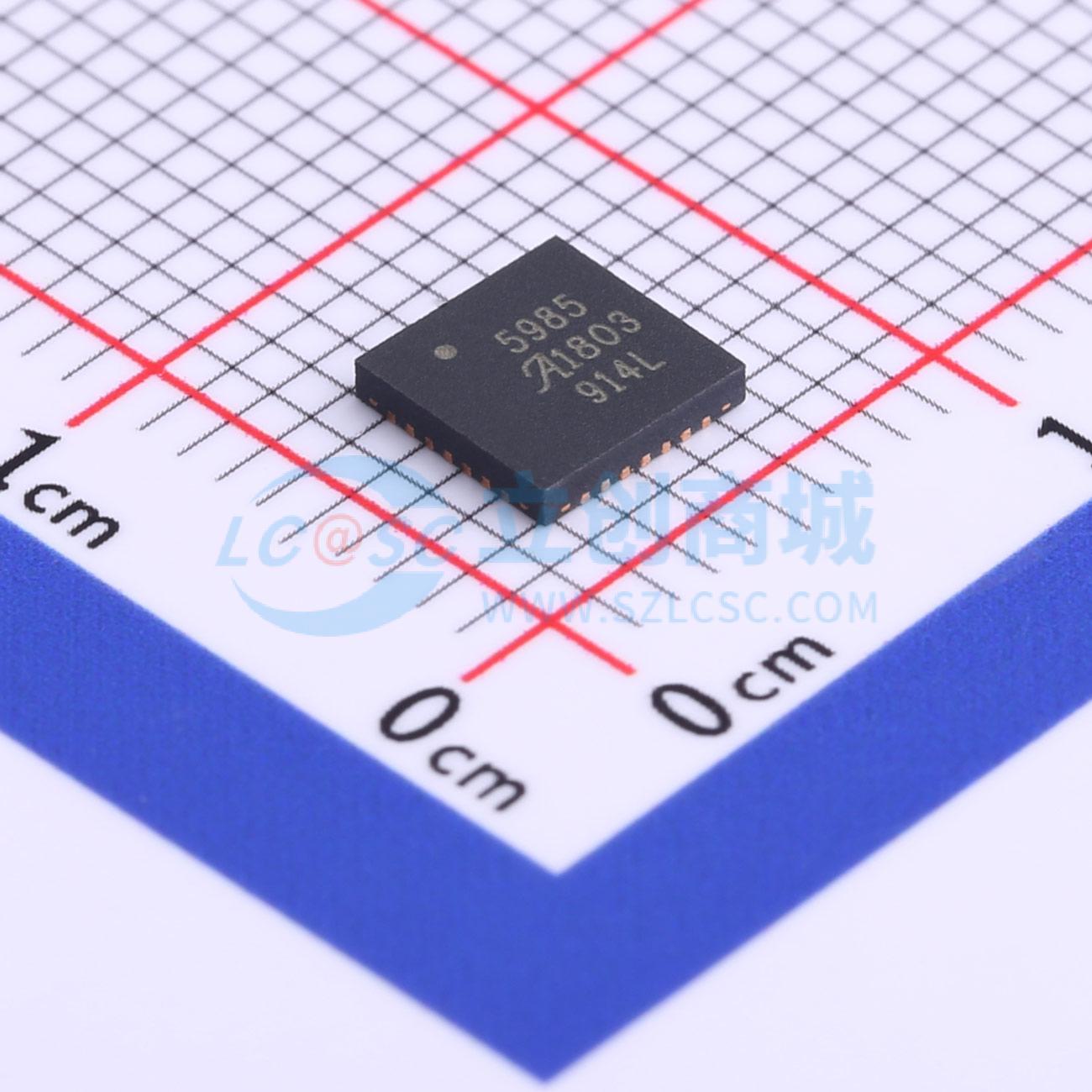

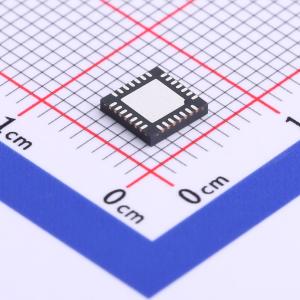

A5985GETTR-T

A5985是一款完整的微步进电机驱动器，内置翻译器，操作简便。它旨在驱动双极步进电机，支持从整步到1/32步的多种步进模式。步进模式可通过MSx逻辑输入进行选择。其输出驱动能力最高可达40 V和±2 A。 A5985引入了专有的自适应快速衰减百分比（APFD）算法，可在广泛的步进速度和步进电机特性范围内优化电流波形。APFD在PWM周期内实时调整快速衰减量，以在各种运行条件下将电流纹波保持在较低水平。这一自适应特性提高了系统性能，可降低电机可听噪声、减少振动并提高步进精度。 翻译器是A5985易于实现的关键。只需在STEP输入上输入一个脉冲，即可驱动电机进行一个微步。无需相位序列表、高频控制线或复杂的接口编程。A5985接口非常适合没有复杂微处理器或微处理器负担过重的应用场景。 该驱动器提供内部同步整流控制电路，以改善PWM运行期间的功耗。内部电路保护功能包括：带迟滞的热关断、欠压锁定（UVLO）和交叉电流保护。无需特殊的上电时序。 A5985采用5 mm × 5 mm的表面贴装QFN封装（ET），封装整体标称高度为0.90 mm，并带有用于增强散热的裸露焊盘。它是无铅（Pb）产品（后缀 -T），引脚框架采用100%雾锡电镀。

• 可直接替代A4988
• 专有自适应快速衰减百分比选项
• 低RDS(on)输出
• 单电源供电
• 每整步最多支持32个微步
• 全转矩步进模式
• 接地短路保护
• 负载短路保护
• 电池短路保护
• 故障输出
• 低电流睡眠模式，<10 μA
• 薄型QFN封装
• 热关断电路
• 同步整流，低功耗
• 内部欠压锁定
• 交叉电流保护

• 视频监控摄像头
• 机器人技术
• 打印机
• 自动取款机
• 销售点（POS）扫描仪
