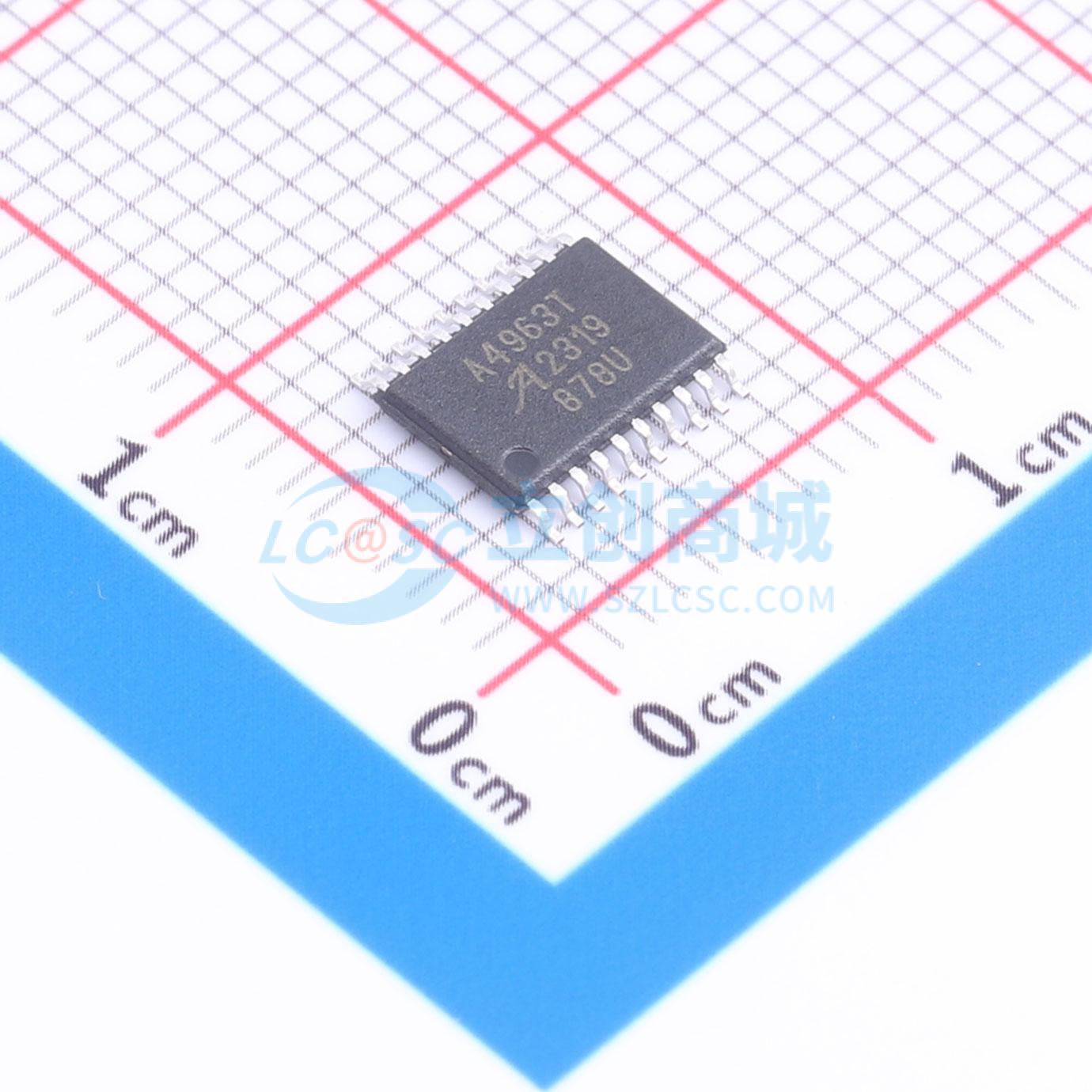

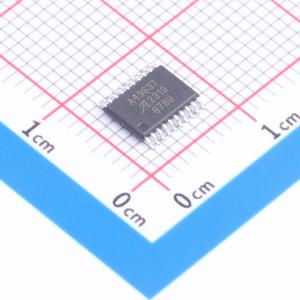

A4963GLPTR-T

A4963是一款三相无传感器无刷直流（BLDC）电机控制器，可与外部互补P沟道和N沟道功率MOSFET配合使用。 A4963既可以作为独立控制器直接与电子控制单元（ECU）通信，也可以与本地微控制器（MCU）组成紧密耦合系统使用。 该电机采用方波换相（梯形驱动）方式驱动，通过监测电机反电动势（bemf）来确定相位换相，无需独立的位置传感器。无传感器启动方案使A4963能够在广泛的电机和负载组合下运行。 专用电路使A4963能够在很宽的电机转速范围内运行，转速从低于100 rpm到超过30,000 rpm，具体取决于电源电压和电机能力。 有多种运行模式可供选择，包括占空比（电压）控制、电流（转矩限制）控制和闭环速度控制。运行模式和控制参数可通过兼容SPI的串行接口进行更改。 电机运行由可编程PWM输入控制，该输入可用于定义电机运行状态，并为所选运行模式提供比例输入。 集成诊断功能可指示欠压、过热和功率桥故障，并能在大多数短路情况下保护功率开关。故障通过一个漏极开路输出指示，该输出可用于将PWM输入拉低。 A4963采用带外露散热焊盘的小型热增强型20引脚TSSOP封装。

• 三相无传感器BLDC电机控制FET驱动器
• 逻辑电平P - N栅极驱动（P为高端，N为低端）
• 4.2至50 V电源范围
• 简单的方波换相以实现最大转矩
• 无传感器（反电动势检测）启动和换相
• 可编程运行模式：
  • 集成速度控制
  • PWM占空比控制
  • 电流模式控制
• 防止交叉导通
• 宽转速范围能力
• 峰值电流限制
• 单低频PWM控制输入
• 单漏极开路故障输出
• 兼容SPI的接口，可实现：
  • 配置和控制
  • 可编程死区时间
  • 可编程相位超前
  • 详细的诊断报告

• 泵
• 风扇
• 鼓风机
