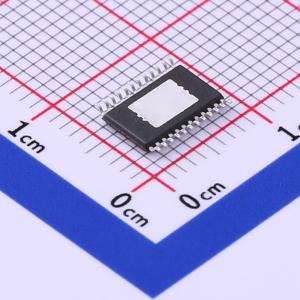

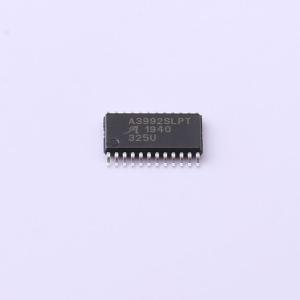

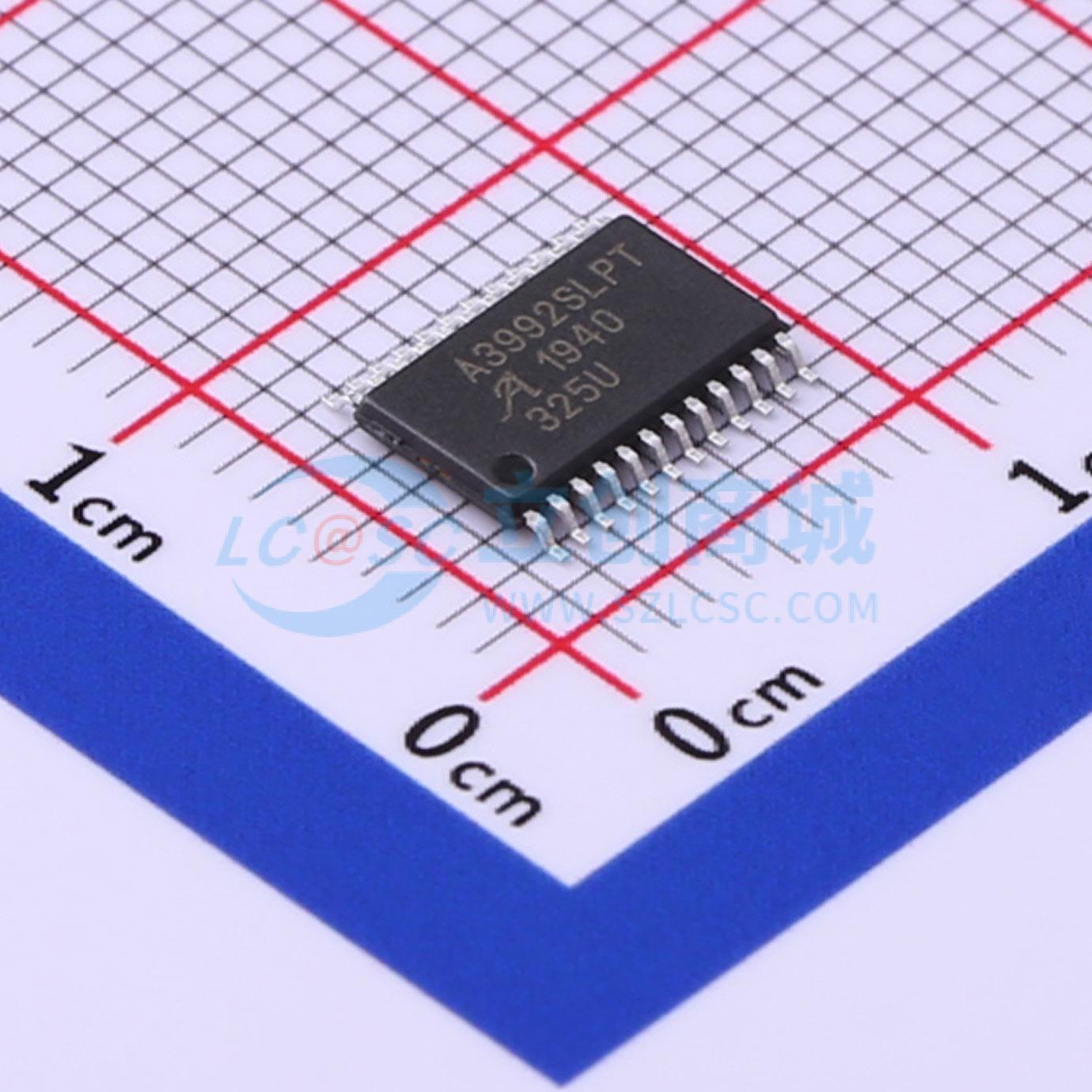

A3992SLPTR-T
1.5A 5.5V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- A3992专为双极型微步进电机的脉宽调制（PWM）电流控制而设计，能够提供±1.5 A的连续输出电流，工作电压可达50 V。内部固定关断时间的PWM电流控制时序电路可通过串行接口进行编程，以在慢速、快速或混合衰减模式下工作。 通过串行端口，利用两个六位线性DAC结合参考电压来设置所需的负载电流水平。六位控制为从微步驱动到全步驱动等各种步进方法的转矩控制提供了最大的灵活性。负载电流以最大值的1.56%为增量进行设置。 同步整流电路允许负载电流在电流衰减期间通过DMOS输出驱动器的低RDS(on)流动。这一特性在大多数应用中无需外部钳位二极管，节省了成本和外部元件数量，同时将功耗降至最低。 内部电路保护包括接地短路、负载短路、带迟滞功能的热关断和交叉电流保护。无需特殊的上电时序。 A3992采用薄型（最大高度1.2 mm）24引脚TSSOP（后缀LP）封装，带有外露散热焊盘。外露散热焊盘处于地电位，无需电气隔离。该封装为无铅（Pb）封装，引脚框架采用100%雾锡电镀。
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A3992SLPTR-T
- 商品编号
- C459283
- 商品封装
- TSSOP-24-EP
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | - | |
| 导通电阻 | 540mΩ | |
| 工作温度 | -20℃~+85℃ |
商品概述
A3992专为双极型微步进电机的脉宽调制（PWM）电流控制而设计，能够提供±1.5 A的连续输出电流，工作电压可达50 V。内部固定关断时间的PWM电流控制时序电路可通过串行接口进行编程，以在慢速、快速或混合衰减模式下工作。 通过串行端口，利用两个六位线性DAC结合参考电压来设置所需的负载电流水平。六位控制为从微步驱动到全步驱动等各种步进方法的转矩控制提供了最大的灵活性。负载电流以最大值的1.56%为增量进行设置。 同步整流电路允许负载电流在电流衰减期间通过DMOS输出驱动器的低RDS(on)流动。这一特性在大多数应用中无需外部钳位二极管，节省了成本和外部元件数量，同时将功耗降至最低。 内部电路保护包括接地短路、负载短路、带迟滞功能的热关断和交叉电流保护。无需特殊的上电时序。 A3992采用薄型（最大高度1.2 mm）24引脚TSSOP（后缀LP）封装，带有外露散热焊盘。外露散热焊盘处于地电位，无需电气隔离。该封装为无铅（Pb）封装，引脚框架采用100%雾锡电镀。
商品特性
- ±1.5 A、50 V连续输出额定值
- 低RDS(on) DMOS输出驱动器
- 接地短路保护
- 负载短路保护
- 通过六位线性DAC实现优化的微步进
- 可编程的混合、快速和慢速电流衰减模式
- 用于数字定时的4 MHz内部振荡器
- 串行接口控制芯片功能
- 用于低功耗的同步整流
- 内部欠压锁定（UVLO）和热关断电路
- 交叉电流保护
- 输入与5 V或3.3 V控制信号兼容
- 睡眠和空闲模式
