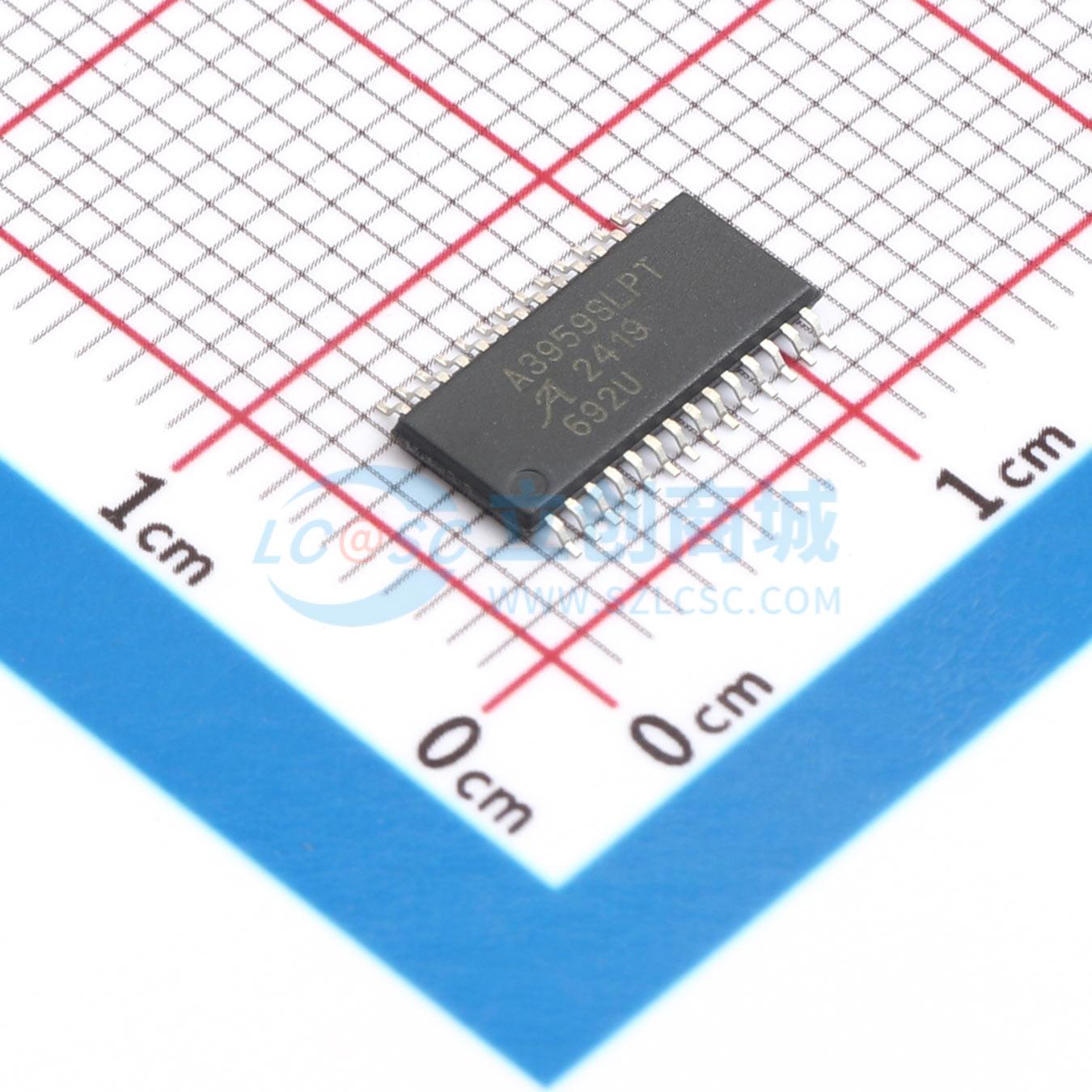

温馨提醒：图片仅供参考，商品以实物为准
A3959SLPTR-T
集成电路/传感器芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- A3959专为直流电机的脉宽调制（PWM）电流控制而设计，能够输出±3 A的电流，工作电压可达50 V。内部固定关断时间的PWM电流控制定时电路可通过控制输入进行调节，以在慢速、快速和混合电流衰减模式下工作。提供了PHASE和ENABLE输入端子，用于利用外部施加的PWM控制信号控制直流电机的速度和方向
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A3959SLPTR-T
- 商品编号
- C459264
- 商品封装
- TSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.298736克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 输出电流 | - | |
| 峰值电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 导通电阻 | 270mΩ | |
| 工作温度 | -20℃~+85℃ |
商品特性
- ±3 A，50 V输出额定值
- 低导通电阻输出（典型值270 mΩ）
- 混合、快速和慢速电流衰减模式
- 同步整流以降低功耗
- 内部欠压锁定和热关断电路
- 交叉电流保护
- 用于数字PWM定时的内部振荡器
