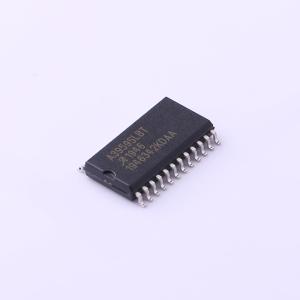

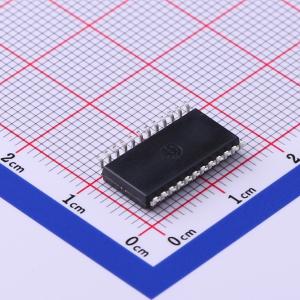

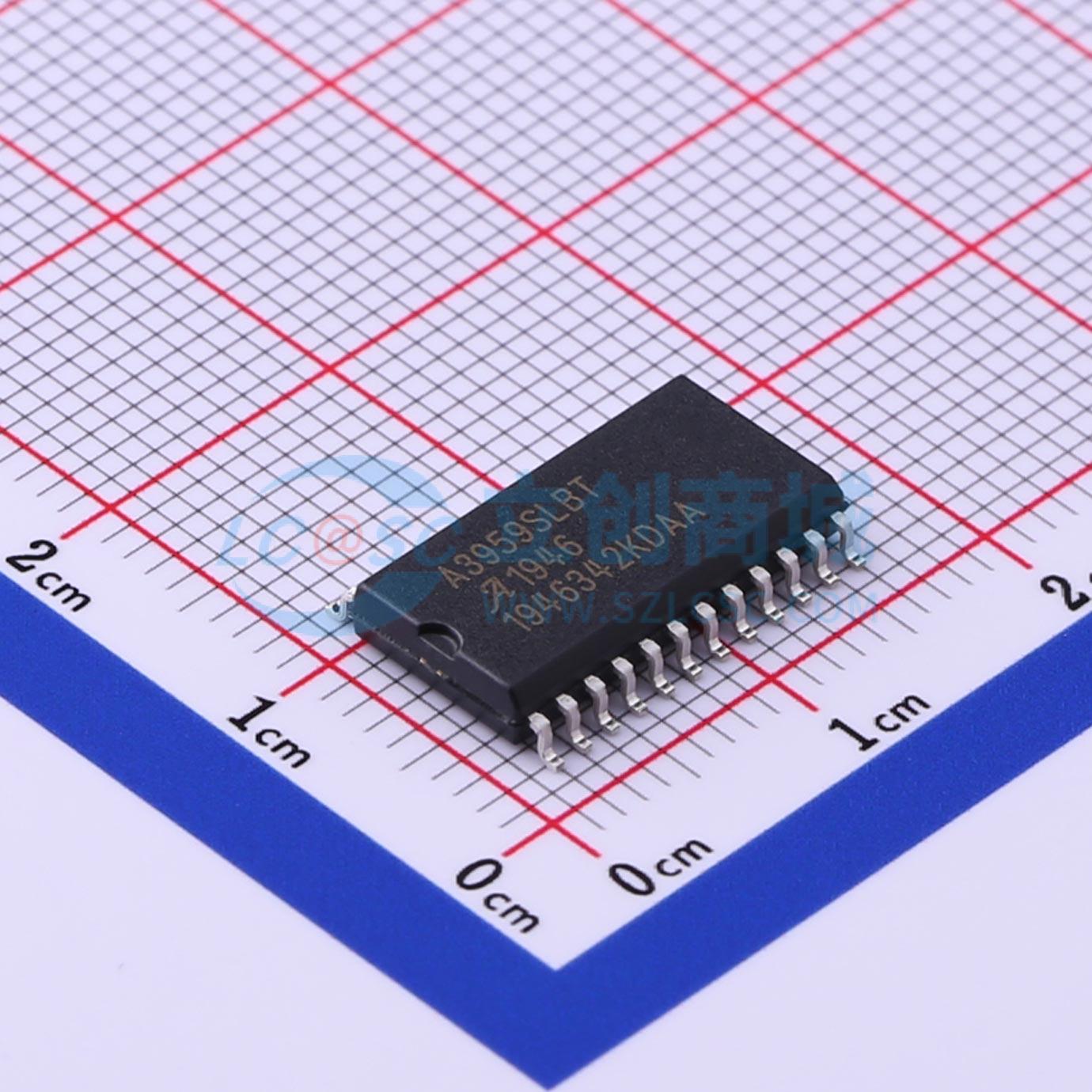

A3959SLBTR-T

A3959专为直流电机的脉宽调制（PWM）电流控制而设计，能够输出高达±3 A的电流，工作电压可达50 V。内部固定关断时间的PWM电流控制时序电路可通过控制输入进行调整，以在慢速、快速和混合电流衰减模式下工作。 提供PHASE和ENABLE输入端子，用于通过外部施加的PWM控制信号控制直流电机的速度和方向。内部设有同步整流控制电路，以降低PWM运行期间的功耗。 内部电路保护包括带迟滞功能的热关断、电源和电荷泵欠压监测以及交叉电流保护。无需特殊的上电时序。 A3959提供三种功率封装供选择，分别是带翼形引脚的24引脚DIP封装（封装后缀为‘B’）、带有四个内部熔断引脚的24引脚SOIC封装（封装后缀为‘LB’），以及带有外露散热焊盘的薄型（< 1.2 mm）28引脚TSSOP封装（后缀为‘LP’）。在所有情况下，功率引脚和引脚片均处于地电位，无需电气隔离。每种封装均为无铅（Pb）封装，采用100%雾锡引脚框架。

• ±3 A、50 V输出额定值
• 低rDS(on)输出，270 mΩ（典型值）
• 混合、快速和慢速电流衰减模式
• 用于低功耗的同步整流
• 内部欠压锁定（UVLO）和热关断电路
• 交叉电流保护
• 用于数字PWM时序的内部振荡器
