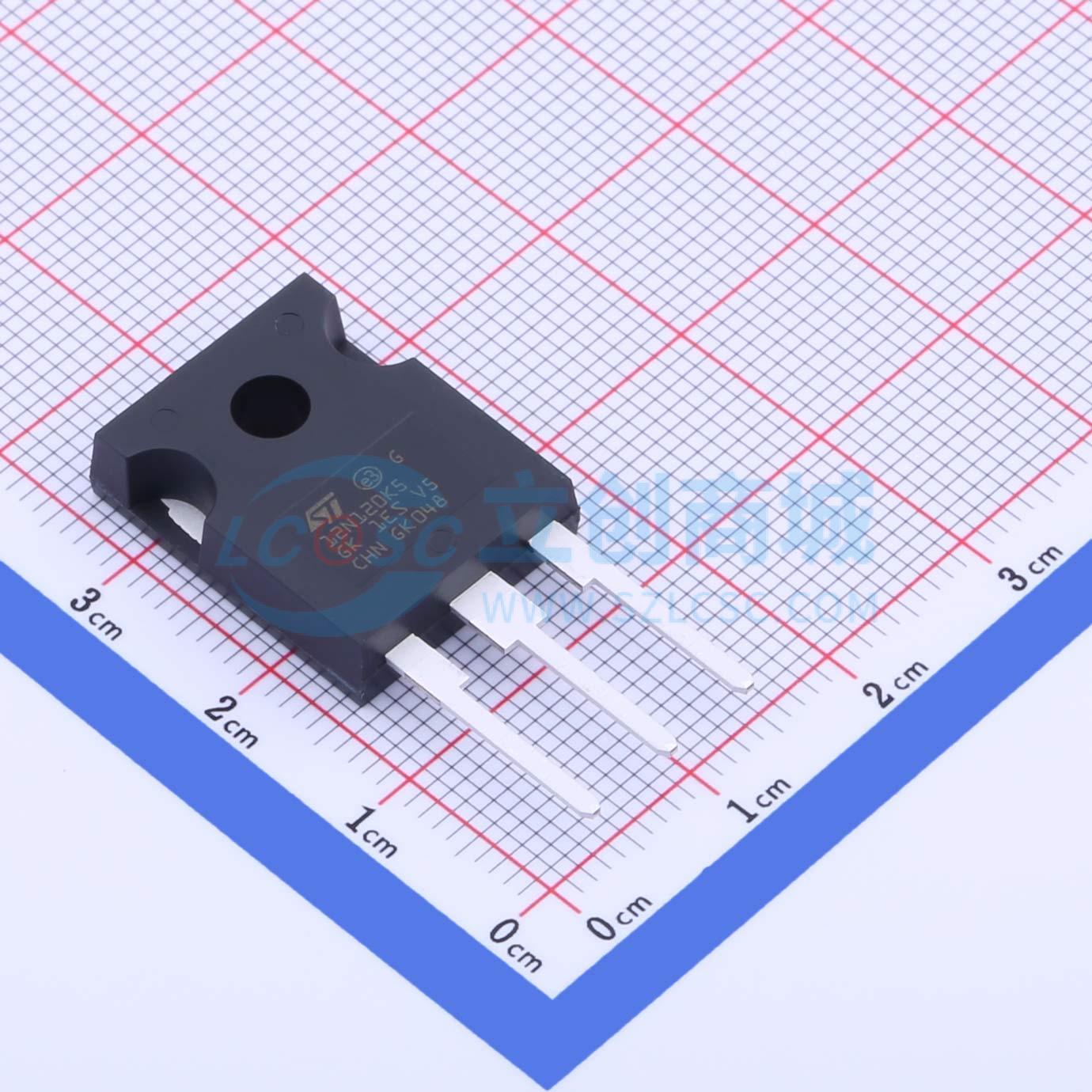

温馨提醒：图片仅供参考，商品以实物为准

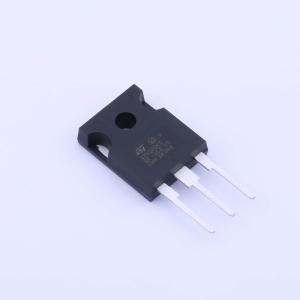

STW12N120K5
1个N沟道 耐压:1200V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道1200 V、0.62 Ohm典型值、12 A MDmesh K5功率MOSFET，TO-247封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STW12N120K5
- 商品编号
- C457468
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 2.448克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 620mΩ@10V,6A | |
| 耗散功率(Pd) | 250W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 1.37nF | |
| 反向传输电容(Crss) | 0.6pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这些超高压N沟道功率MOSFET采用基于创新专有垂直结构的MDmesh™ K5技术设计。这使得导通电阻大幅降低，栅极电荷超低，适用于对功率密度和效率要求极高的应用。
商品特性
- 全球最佳品质因数（FOM）
- 超低栅极电荷
- 100%雪崩测试
- 齐纳保护
应用领域
- 开关应用
