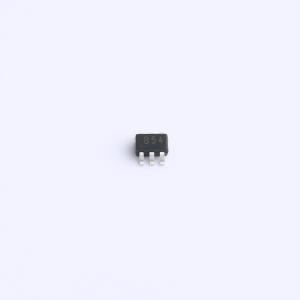

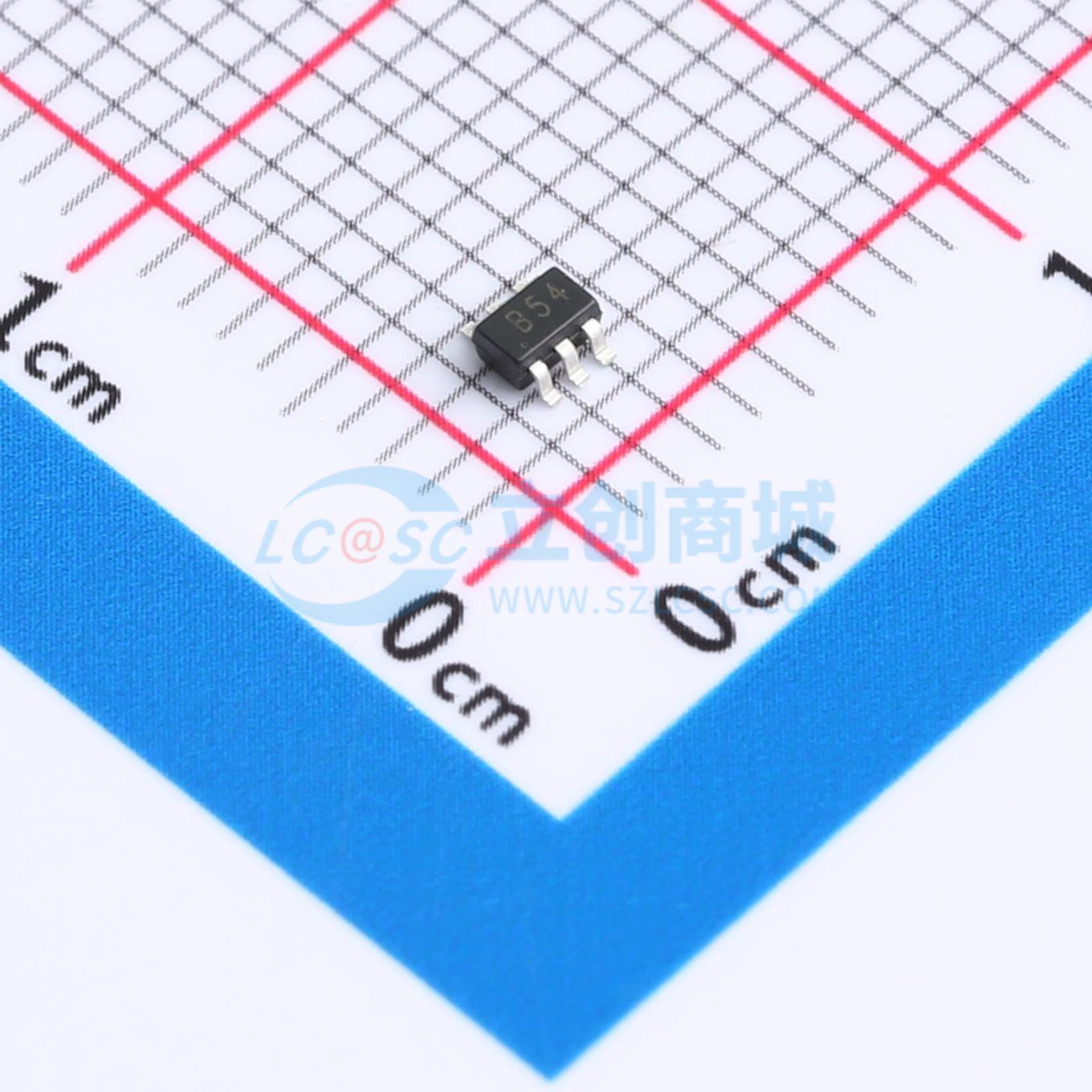

CDSC706-0504C-HXY
单向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款静电和浪涌保护器件（TVS/ESD）专为4通道线路设计，采用单向（Uni-directional）保护机制。它具备4安培的峰值脉冲电流承载能力（IPP），能够有效抵御瞬时电流冲击。反向工作电压（VRWM）为5伏特，确保在常规操作电压下稳定运行。其极低的结电容（CJ）仅为0.8皮法（pF），几乎不影响信号传输质量，特别适合高速数据线或敏感电路的保护。该元件通过提供精确的过压保护，防止由静电放电及其它瞬态电压事件引起的潜在损害，适用于各种电子设备中，保障内部电路的安全与可靠性。
- 商品型号
- CDSC706-0504C-HXY
- 商品编号
- C42416641
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.023103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
