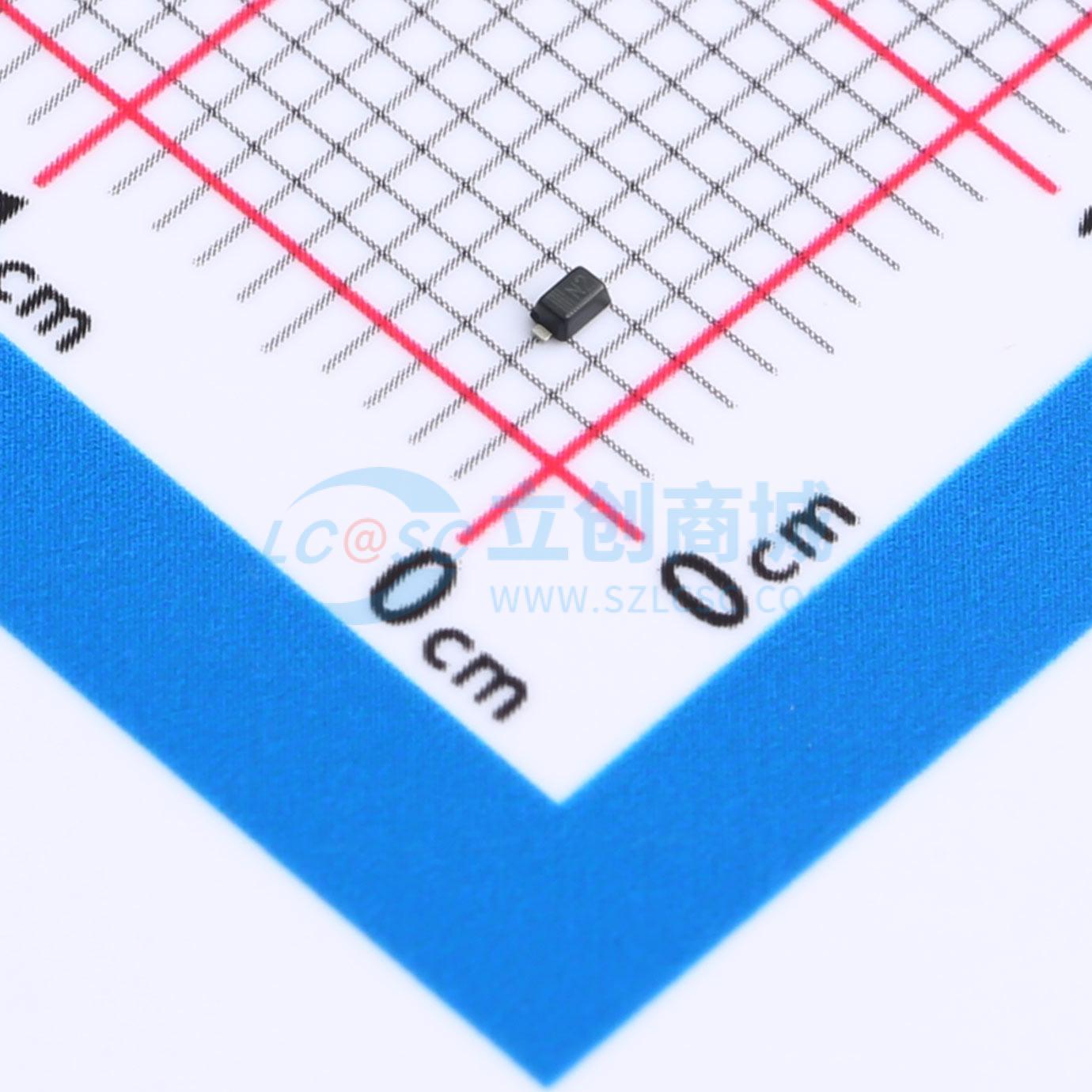

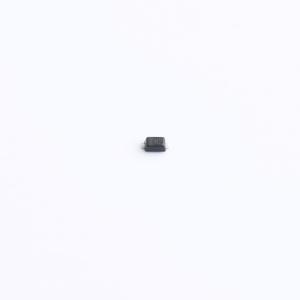

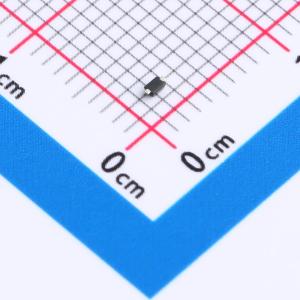

温馨提醒：图片仅供参考，商品以实物为准
VESD05A1-02VHG3-08-HXY
单向ESD 5V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款静电和浪涌保护器件（TVS/ESD）设计用于提供高效电压保护，具有15A的峰值脉冲电流承载能力IPP，能够迅速响应并抑制瞬态过电压。其额定工作电压VRWM为5V，适用于低电压电路环境中的保护需求。器件的极间电容CJ为180皮法，确保在高速信号传输时对信号质量的影响降至最低。作为单通道、单向（Uni）类型的保护元件，它特别适合用在需要精细保护的电子设备中，例如数据接口和通信线路，以防止静电放电和电压瞬变带来的潜在损害。
- 商品型号
- VESD05A1-02VHG3-08-HXY
- 商品编号
- C42416656
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.016333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲功率(Ppp) | 250W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 180pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于静电放电的设计提供了同类防护。它为设计师在阵列不实用的应用中保护单向线路提供了灵活性。
商品特性
- 小巧的外形尺寸
- 低外形高度
- 击穿电压：5V
- 在8×20微秒脉冲下峰值功率高达250瓦
- 低泄漏电流
- 响应时间典型值小于1纳秒
- 符合人体模型3级静电放电等级
- IEC61000-4-2等级4静电放电防护
- IEC61000-4-4等级4电快速瞬变脉冲群防护
- 我们声明产品材料符合RoHS要求。
