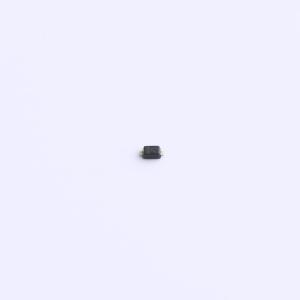

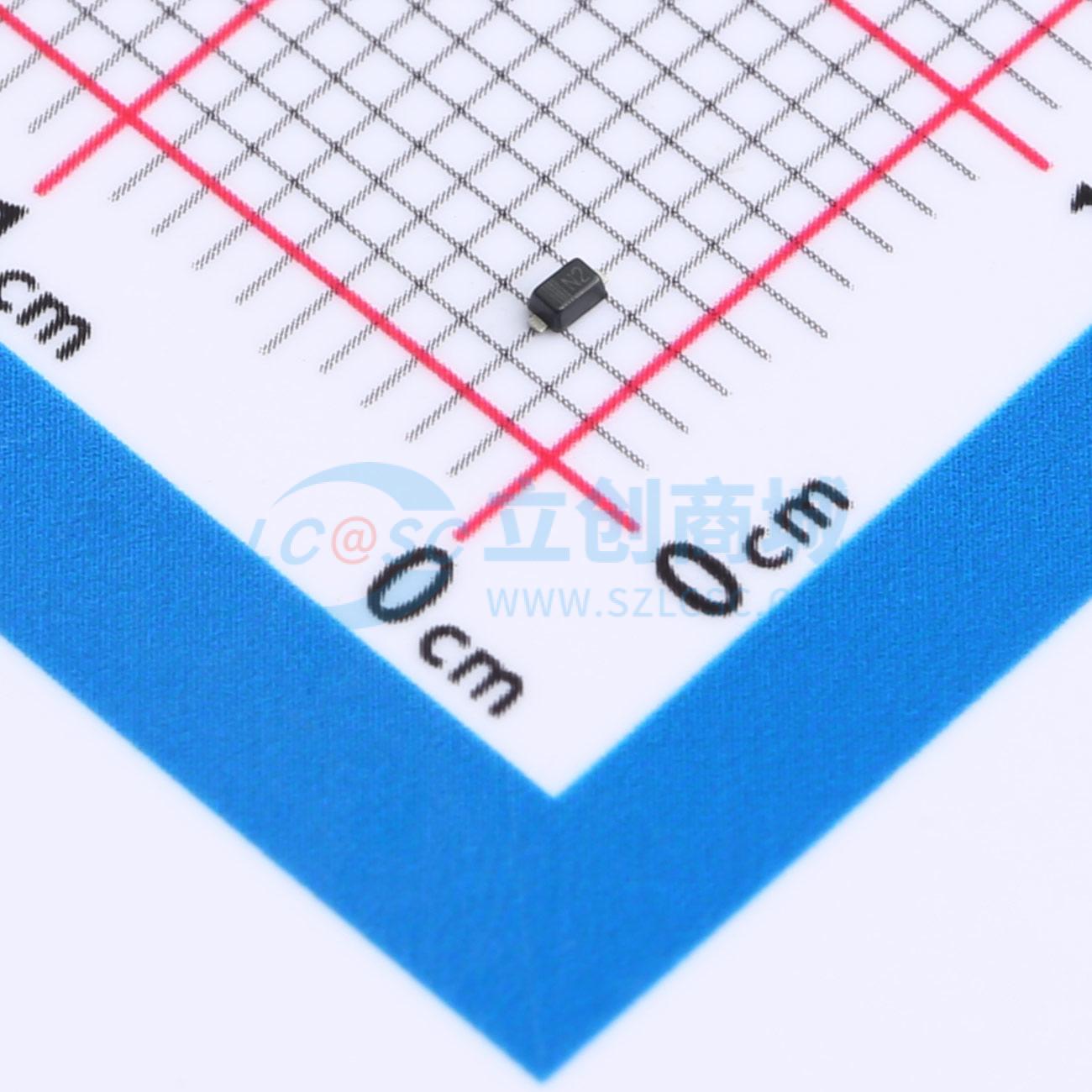

VESD05A1-02V-G-08-HXY
单向ESD 5V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款静电和浪涌保护器件，属于TVS/ESD保护系列，具有15A的峰值脉冲电流承载能力IPP，确保在遭遇突发电压波动时能有效分流过载电流。其工作电压VRWM为5V，适用于多种低电压应用场景下的电路保护需求。电容CJ值为180皮法，对信号完整性影响极小，适合用于高速数据线或敏感电子设备接口。采用单通道设计，且为单向TYPE Uni类型，能够精准地为各种消费电子产品提供必要的瞬态过电压防护，保障内部电路稳定运行。
- 商品型号
- VESD05A1-02V-G-08-HXY
- 商品编号
- C42416654
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲功率(Ppp) | 250W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 180pF |
商品概述
VESD05A1-02V-G-08保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。优秀的钳位能力、低泄漏、低电容和快速响应时间为暴露在ESD环境下的设计提供了同类产品中保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。SOD-523。
商品特性
- 小外形尺寸
- 低本体高度
- 击穿电压：5V
- 在8×20 us脉冲下峰值功率高达250 W
- 低泄漏电流
- 响应时间典型值小于1 ~ns
- 符合人体模型Class 3等级的ESD防护能力
- IEC61000-4-2 Level 4 ESD防护
- IEC61000-4-4 Level 4 EFT防护
- 我们声明产品材料符合RoHS要求。
