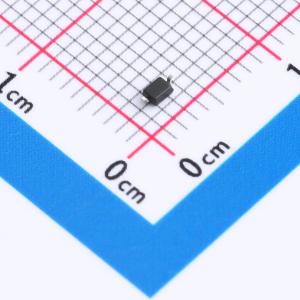

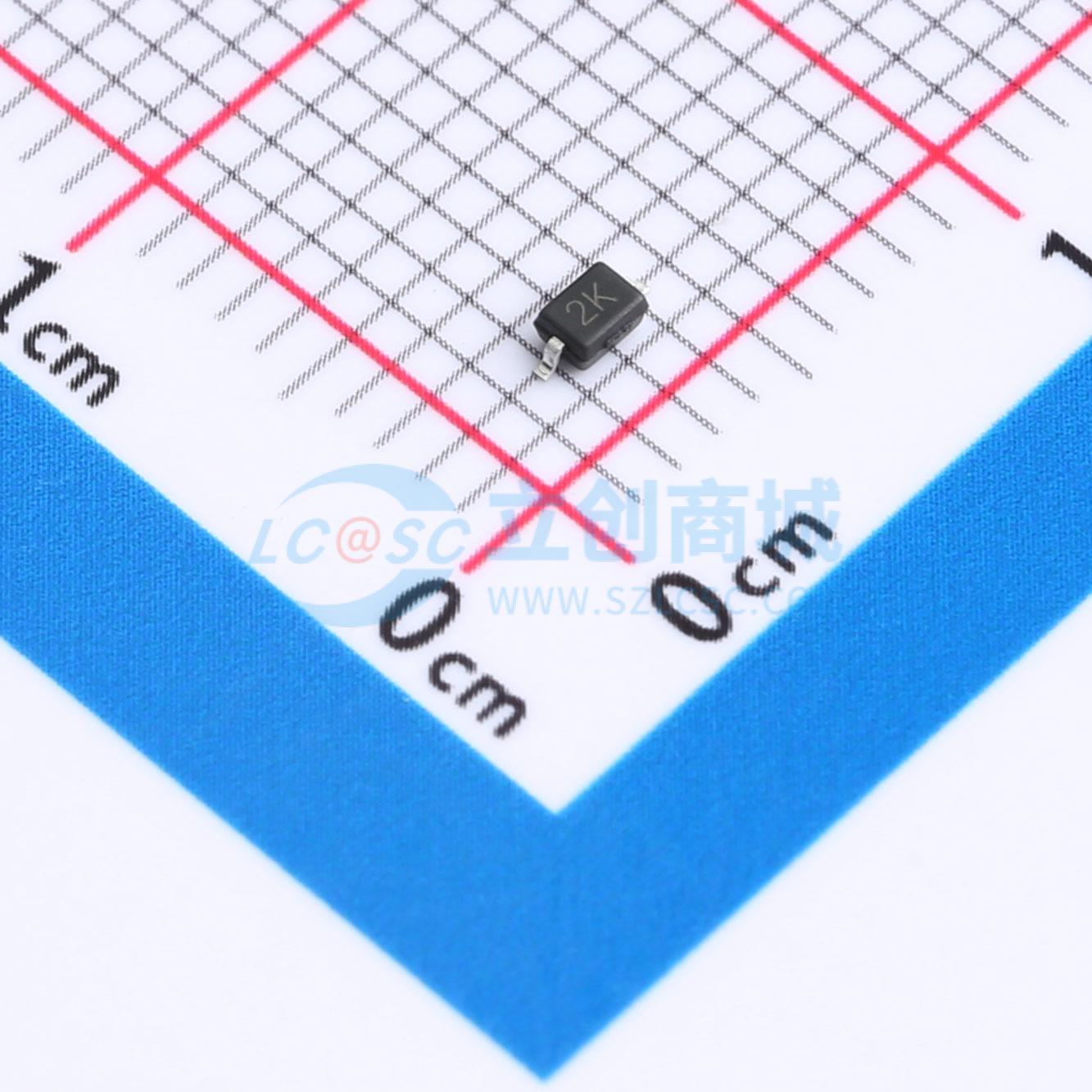

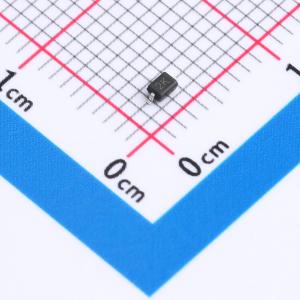

温馨提醒：图片仅供参考，商品以实物为准
NNCD18DT-HXY
单向ESD 18V截止 峰值浪涌电流：10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此静电和浪涌保护器件采用Bi双向设计，适用于1通道线路，能够有效保护敏感电子设备免受瞬态过电压事件的影响。其反向工作电压（VRWM）为18V，确保在常规操作电压下保持稳定，不影响信号传输质量。该器件的IPP峰值脉冲电流可达10A，能够在遭遇电压突变时迅速反应，提供即时保护。电容值CJ仅为20pF，对信号完整性影响极小，同时保证了快速响应特性。适用于各类需要可靠电压保护的应用场景，如消费类电子产品中的数据接口和通信线路，确保内部电路的安全与稳定运行。
- 商品型号
- NNCD18DT-HXY
- 商品编号
- C42416652
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.02047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 550W | |
| 击穿电压 | 18.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
