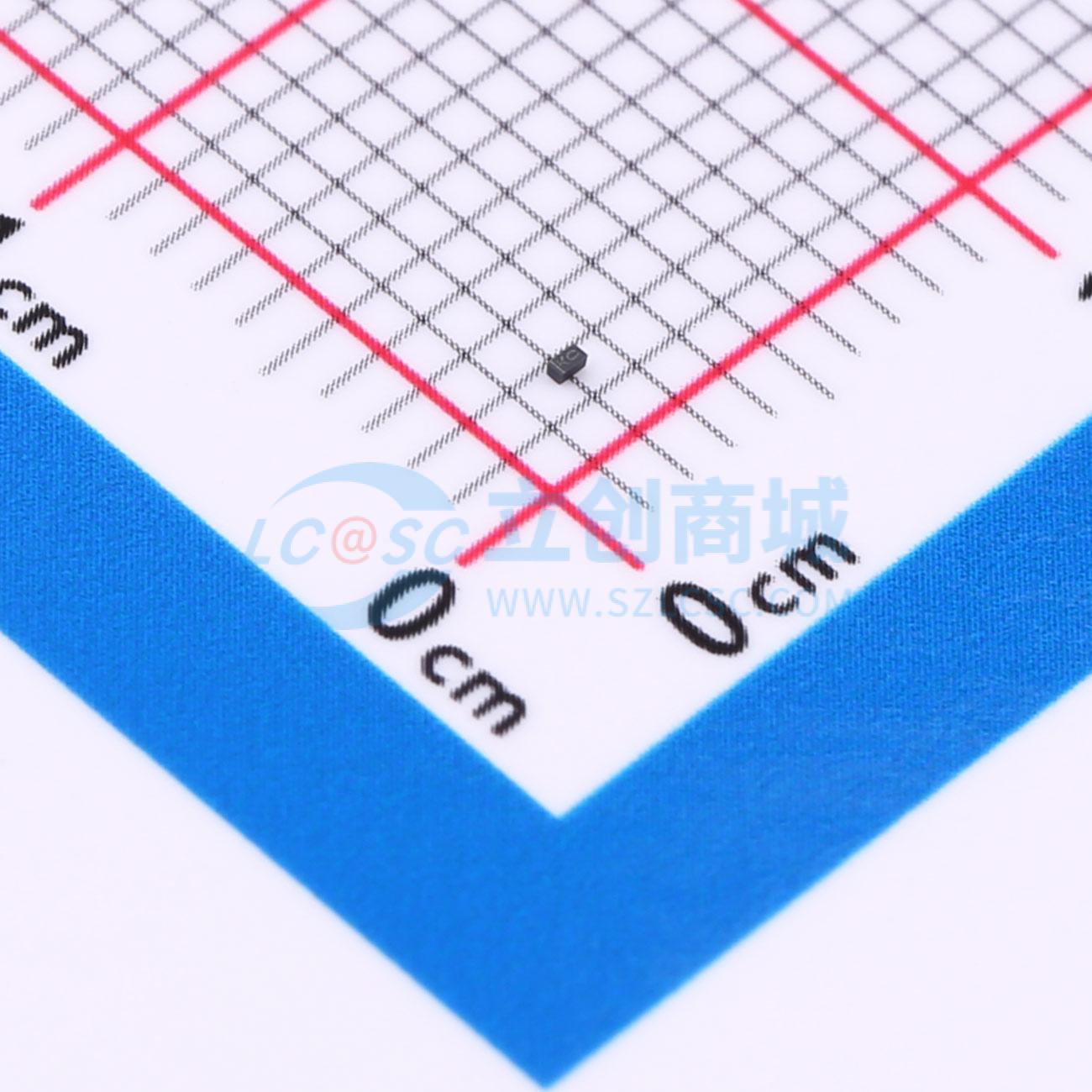

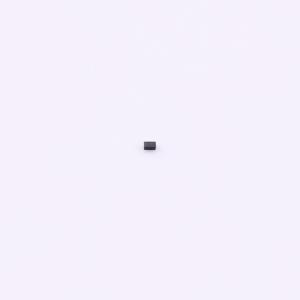

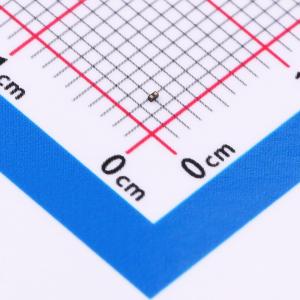

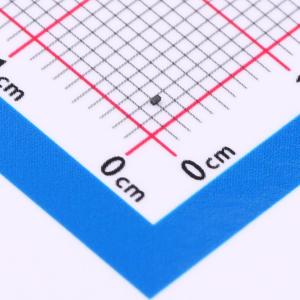

STN061033BL15-HXY
双向ESD 3.3V截止 峰值浪涌电流：4A@8/20us
- 描述
- 此款静电和浪涌保护器件（TVS/ESD），具有4安培峰值脉冲电流承载能力（IPP），确保在瞬时高电流事件中提供可靠保护。其反向工作电压（VRWM）为3.3伏特，适合应用于低电压电路。极低的电容值CJ仅为0.55皮法，使得它非常适合用于高速信号线路，以最小化对信号完整性的干扰。采用单通道（1 LINE）设计，简化了集成过程。作为Bi双向类型，它可以有效应对双向信号路径中的过压威胁。这款保护元件是保障电子设备免受静电放电及电压瞬变损害的关键组件，适用于各种需要精密保护的应用场景。
- 商品型号
- STN061033BL15-HXY
- 商品编号
- C42416646
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 96W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
