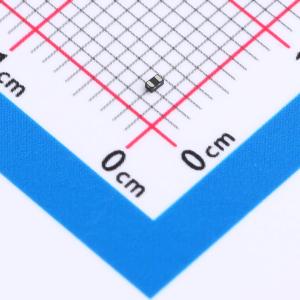

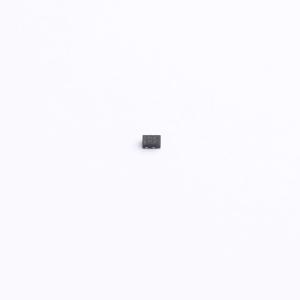

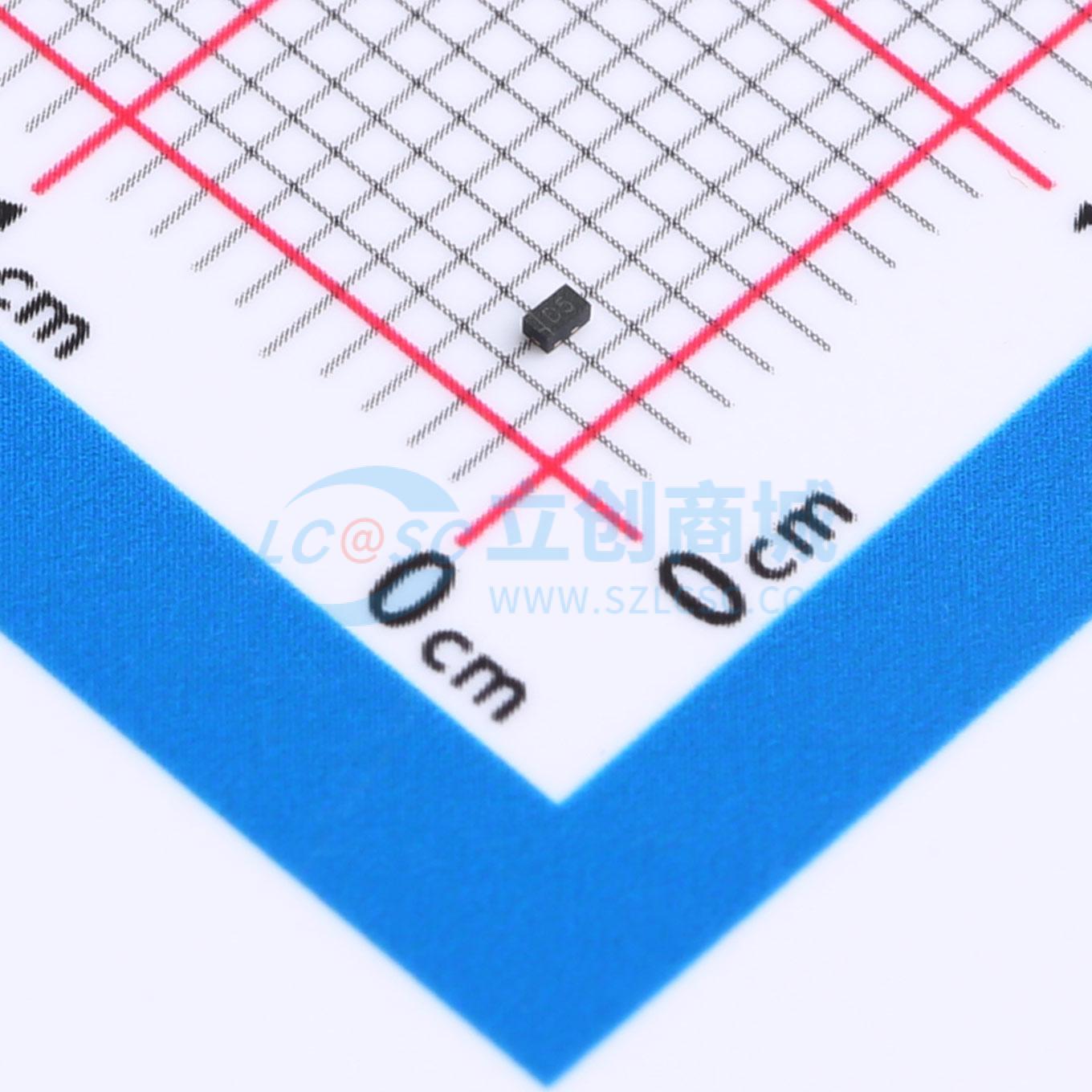

温馨提醒：图片仅供参考，商品以实物为准
AQ1210-01ETG-HXY
双向ESD 5V截止 峰值浪涌电流：15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件（TVS/ESD）具备15A的峰值脉冲电流承载能力，击穿电压为5V，确保在面对突然的电压波动时能够提供有效的防护。其电容值仅为25皮法（pF），保证了信号完整性的同时不会对高速数据线造成显著影响。作为一款单通道双向保护元件，它能够在正反两个方向上抑制瞬态过电压，适用于各种需要精细电压控制和保护的电子设备接口中，如消费类电子产品中的数据传输端口等。
- 商品型号
- AQ1210-01ETG-HXY
- 商品编号
- C42416648
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.010513克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
AQ1210 - 01ETG 旨在保护电压敏感元件免受因静电放电（ESD）造成的损坏或闭锁。出色的钳位能力、低泄漏和快速响应时间，为电路板级易受 ESD 影响的设计提供了一流的保护。由于其体积小且采用双向设计，它非常适合用于手机、MP3 播放器以及需要音频线路保护的便携式应用。
商品特性
- IEC61000 - 4 - 2 四级 ESD 保护
- ±25kV 接触放电
- ±25kV 空气放电
- 150W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 结电容：典型值 25pF
- DFN1006 - 2L 封装
应用领域
- 手机及配件
- 电池保护
- 笔记本电脑和手持设备
- 移动电话
- MP3 播放器
- 外围设备
