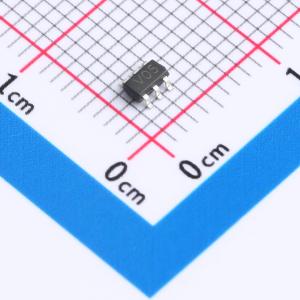

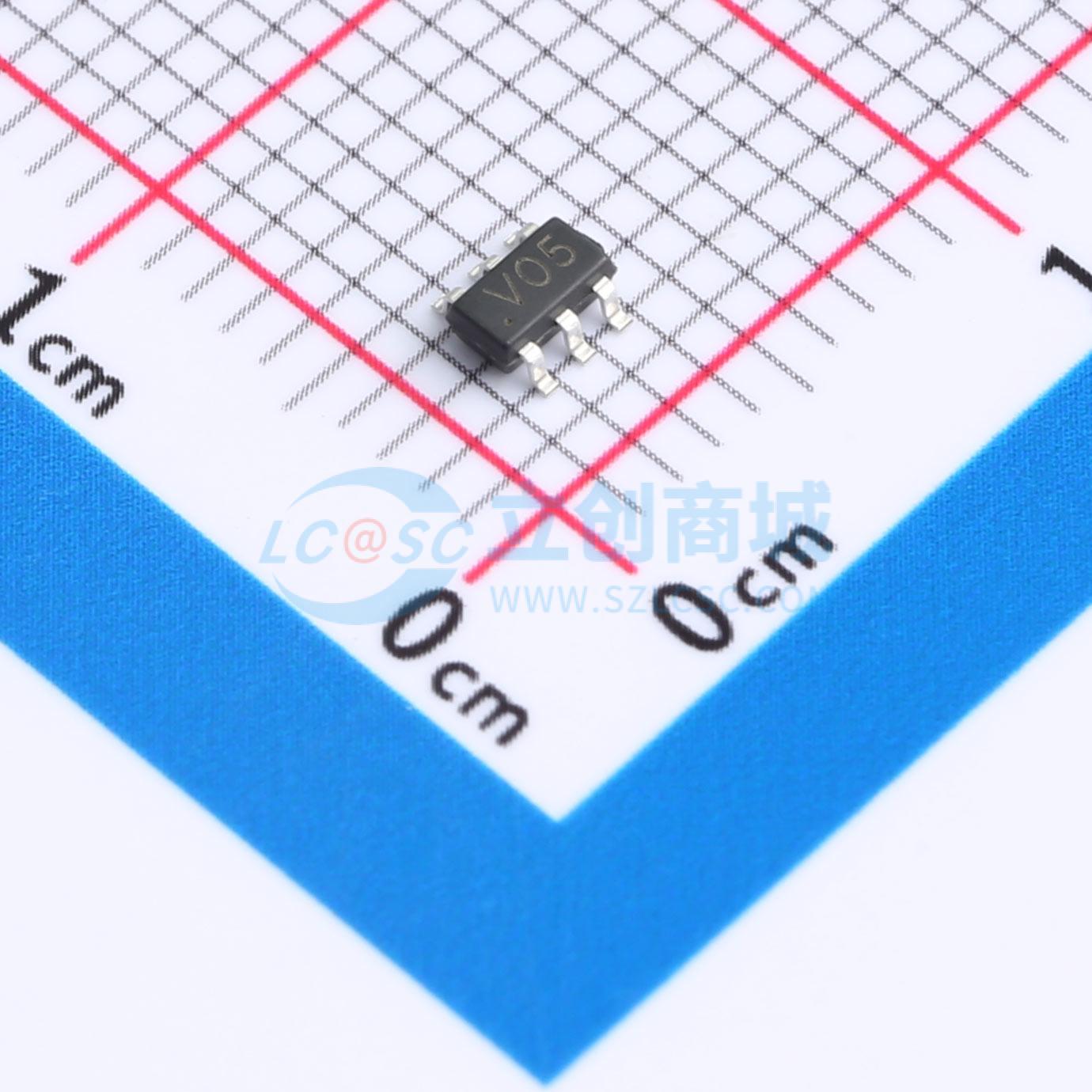

温馨提醒：图片仅供参考，商品以实物为准

SP0504SHTG-HXY

单向 5V 5.5A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款静电和浪涌保护器件专为敏感电子设备提供防护，确保在遭遇瞬时电压波动时的稳定性与安全性。其IPP（峰值脉冲电流）可达12A，能够承受较大能量冲击；VRWM（最大工作电压）为6V，适合用于低电压电路环境。电容CJ仅为1.5pF，对信号完整性影响极小，保证了高速数据传输的质量。该器件采用4通道设计，单向（Uni-directional）类型，适用于多种需要双向保护的应用场景中的一侧，如接口线路保护等，有效抵御外界干扰带来的潜在损害。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: SP0504SHTG-HXY
商品编号: C42416634
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.029667克(g)

商品参数

商品概述

SP0504SHTG是一款低电容TVS（瞬态电压抑制器）阵列，专为保护高速数据接口而设计。该器件旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起过应力的影响，并支持高速差分数据速率。SP0504SHTG集成了四对低电容导向二极管和一个TVS二极管。该器件可根据IEC61000-4-2标准提供高达±25kV（接触放电）的静电放电保护，并可根据IEC61000-4-5标准承受高达12A（8/20μs波形）的峰值脉冲电流。SP0504SHTG采用SOT-23-6L封装。标准产品符合无铅和无卤素要求。

商品特性

保护4条I/O线路
低工作电压：5 V
低钳位电压
超低电容：1.5pF（I/O至GND）
典型响应时间 <1 ns
符合IEC61000-4-2（静电放电）标准：±25 kV（空气放电），±25 kV（接触放电）
符合IEC61000-4-5（浪涌）标准：4 A（I/O至GND）
符合IEC61000-4-5（浪涌）标准：17 A（VDD至GND）
符合RoHS标准

应用领域

机顶盒
数字电视
笔记本电脑/台式机
电子销售点终端
USB 2.0

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	16V
	峰值脉冲电流(Ipp)	5.5A
	峰值脉冲功率(Ppp)	200W

	属性	参数值
	击穿电压(VBR)	6V
	反向电流(Ir)	1uA
	通道数	四路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.5pF
