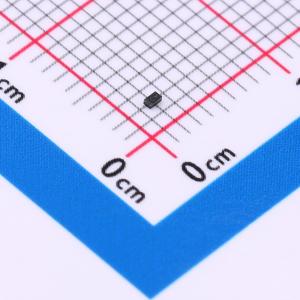

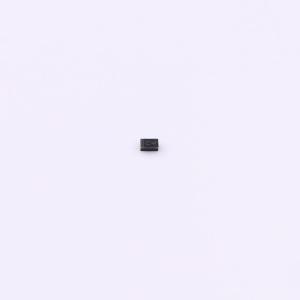

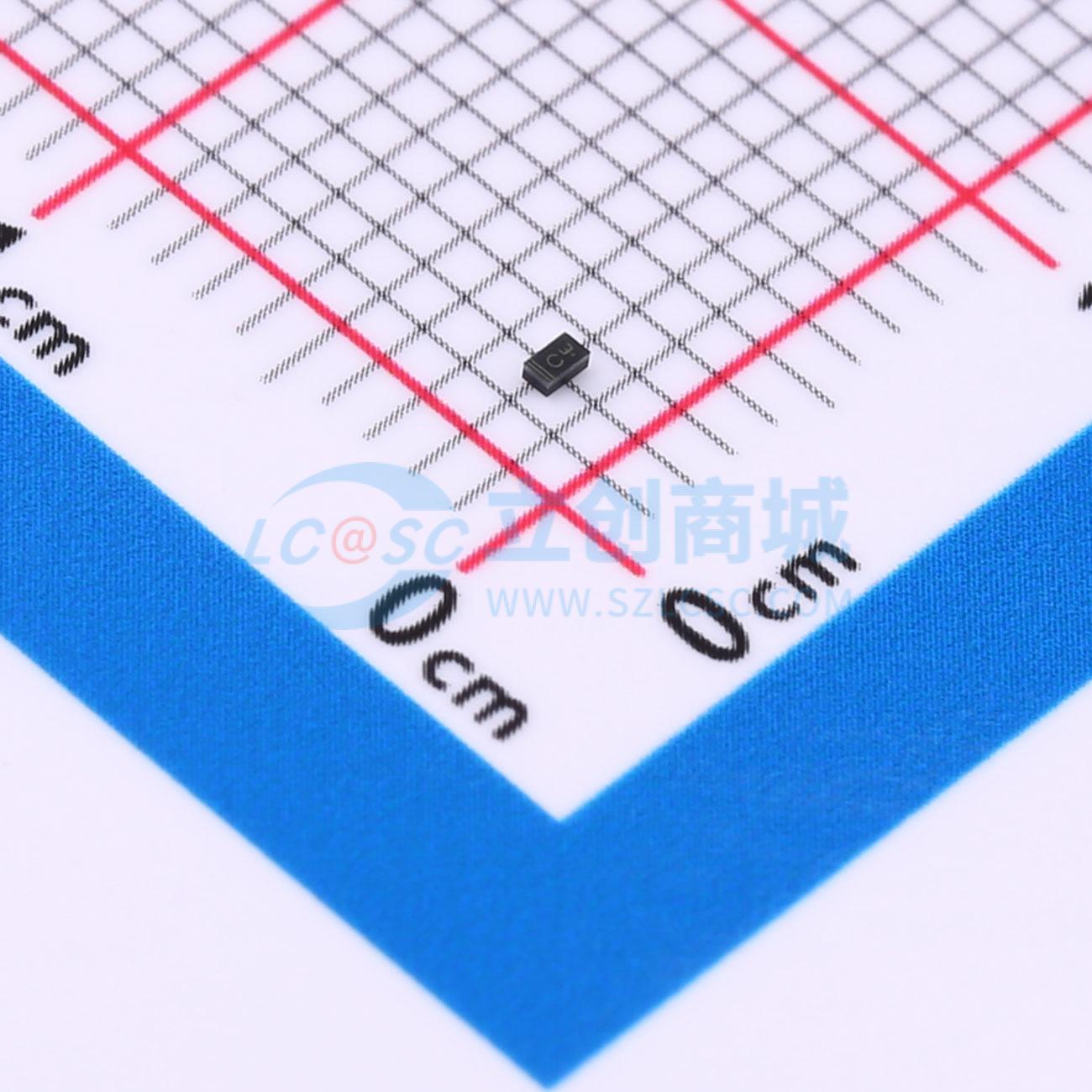

D5V0L1B2LPS-7B-HXY
双向ESD 50V截止 峰值浪涌电流：45A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此静电和浪涌保护器件属于TVS/ESD保护系列，设计用于提供精确的电路保护。其最大持续工作电压（VRWM）为5V，确保在正常工作电压下保持高阻态而不导通。当遇到瞬时过压事件时，该器件能够承受高达6A峰值脉冲电流（IPP），有效分流有害电流，保护下游电路免受损害。具备15pF的小结电容（CJ），有助于维持信号的完整性，特别适用于高速数据线保护。作为单通道双向（Bi-directional）保护元件，它可以在两个方向上对瞬态电压进行箝位，确保全面保护。适用于各类电子设备中的敏感接口，如通信端口和个人电子产品等。
- 商品型号
- D5V0L1B2LPS-7B-HXY
- 商品编号
- C42416208
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.009744克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 50V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 45A@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
低电容双向静电放电（ESD）保护二极管，采用DFN1006（SOD - 882）无引脚超小型表面贴装器件（SMD）塑料封装，旨在保护一条信号线免受ESD和其他瞬态损害。
- 单线路双向ESD保护
- 低工作电压：5.0V
- 低钳位电压VC = 15V（45A时）
- 响应时间通常小于1ns
- 超低泄漏电流：纳安级别
- 符合IEC 61000 - 4 - 2标准：4级（ESD）
- 符合IEC 61000 - 4 - 5标准（浪涌）：IPPMQ 8A
应用领域
- 便携式电子设备
- 计算机及周边设备
- 音频和视频设备
- 手机及配件
- 通信系统
- 电源
