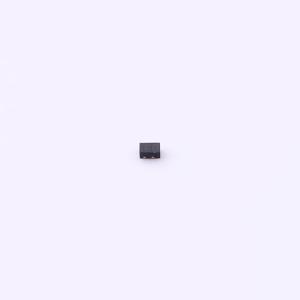

ESD5V0LB-HXY
双向ESD 5V截止 峰值浪涌电流：100A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此静电和浪涌保护器件（TVS/ESD）具备30A的峰值脉冲电流承载能力IPP，确保在遇到瞬时高电流冲击时能够有效保护电路。其工作电压VRWM为5V，适用于需要稳定电压防护的应用场景。该器件拥有60皮法CJ的低电容特性，几乎不影响信号完整性，适合高速数据线保护。作为1通道Bi双向类型的保护元件，它可以在正反两个方向提供对称的保护性能，是敏感电子设备接口的理想选择。
- 商品型号
- ESD5V0LB-HXY
- 商品编号
- C42416206
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.010256克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 100A | |
| 峰值脉冲功率(Ppp) | 1kW | |
| 击穿电压(VBR) | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 200pF |
商品概述
低电容双向静电放电（ESD）保护二极管，采用DFN1006 - 2L（SOD - 882）无引脚超小型表面贴装器件（SMD）塑料封装，旨在保护一条信号线免受ESD和其他瞬态损害。
商品特性
- 单线路双向ESD保护
- 低工作电压：5.0V
- 低钳位电压：100A时VC = 10.5V
- 响应时间通常小于1ns
- 超低泄漏：纳安级别
- 符合IEC 61000 - 4 - 2标准：4级（ESD）
- 符合IEC 61000 - 4 - 5标准（浪涌）：IPPMQ100A
应用领域
- 便携式电子设备
- 计算机及外围设备
- 音频和视频设备
- 手机及配件
- 通信系统
- 电源
