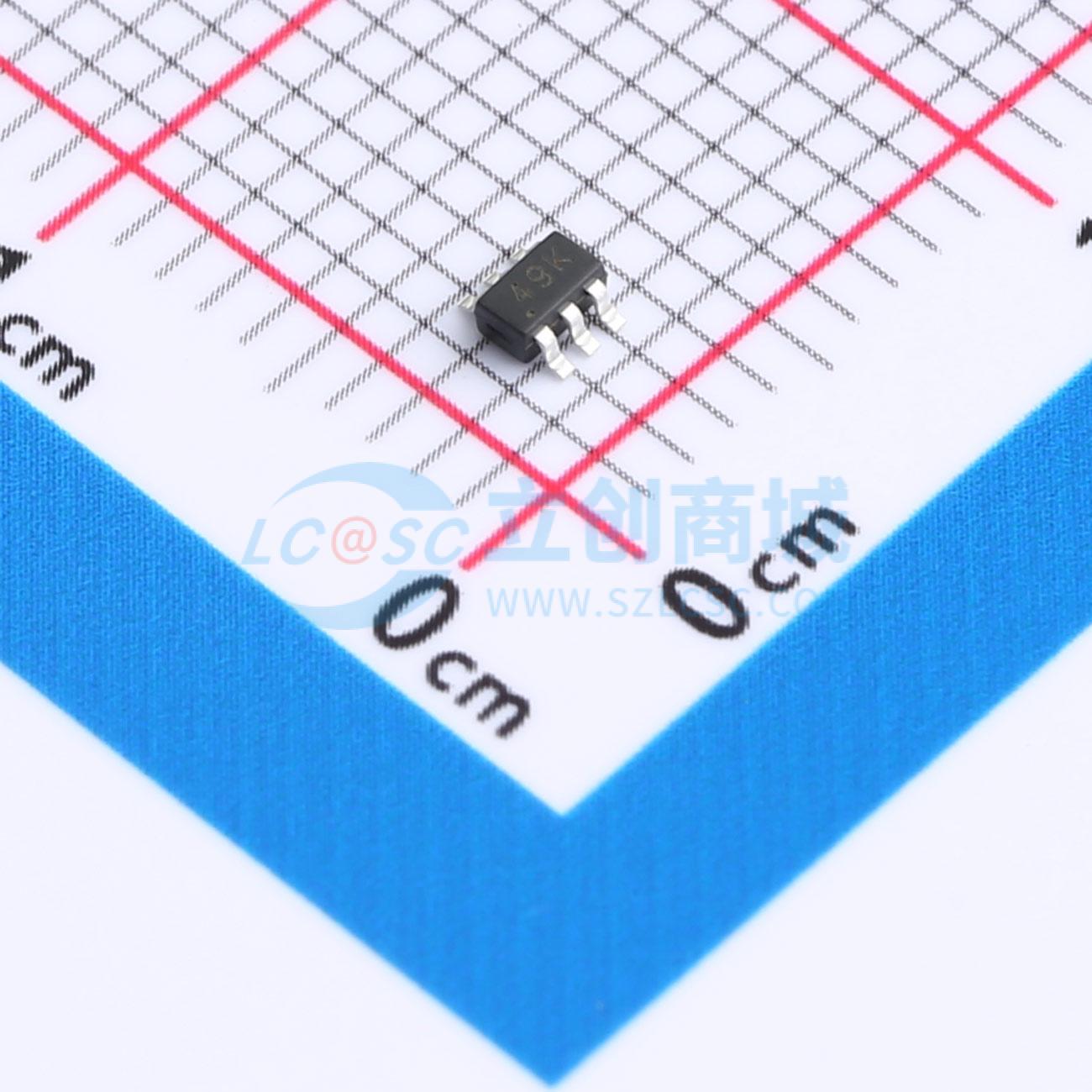

HSI1553CDLT1GE3实物图
  • HSI1553CDLT1GE3商品缩略图
  • HSI1553CDLT1GE3商品缩略图
  • HSI1553CDLT1GE3商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HSI1553CDLT1GE3

1个N沟道+1个P沟道 耐压:20V 电流:0.75A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这款场效应管(MOSFET)涵盖N沟道与P沟道类型,能够提供高达0.8A的连续排水电流(ID),并在最大20V的漏源电压(VDSS)下稳定运行。其导通电阻(RDSON)仅为320毫欧,在导通状态下能有效降低功耗。该MOSFET支持±12V的最大栅源电压(VGS),适合用于设计要求紧凑高效的应用场景,例如小型电子设备中的开关电源或电池保护电路等。
商品型号
HSI1553CDLT1GE3
商品编号
C42401092
商品封装
SOT-363(SC-70-6)​
包装方式
编带
商品毛重
0.025253克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道+1个P沟道
漏源电压(Vdss)20V
连续漏极电流(Id)750mA
导通电阻(RDS(on))380mΩ@4.5V,0.65A
耗散功率(Pd)-
阈值电压(Vgs(th))1.1V@250uA
属性参数值
栅极电荷量(Qg)-
输入电容(Ciss)120pF@16V
反向传输电容(Crss)15pF@16V
工作温度-55℃~+150℃
配置-
类型N沟道+P沟道

商品概述

HNTJD5121NT1G采用先进的沟槽技术,可提供出色的导通电阻RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。

商品特性

  • 漏源电压VDS = 60V,漏极电流ID = 0.115A
  • 当栅源电压VGS = 10V时,导通电阻RDS(ON) < 3Ω

应用领域

  • 无线充电
  • 升压驱动器
  • 无刷电机

数据手册PDF
