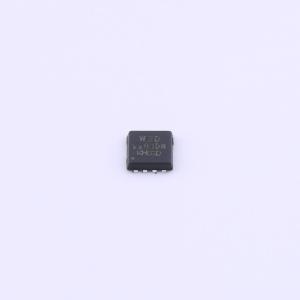

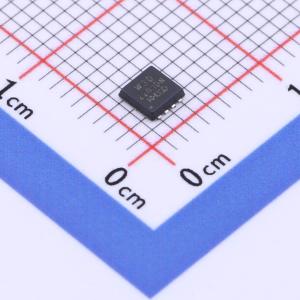

温馨提醒：图片仅供参考，商品以实物为准
WSD2209DN33
1个P沟道 耐压:20V 电流:7.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WsD2209DN33是高性能沟槽P沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻RDS(ON)和栅极电荷。WsD2209DN33符合RoHS标准和绿色产品要求，并通过了全功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD2209DN33
- 商品编号
- C3825092
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 7.5A | |
| 导通电阻(RDS(on)) | 33mΩ@10V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17.94nC@4.5V | |
| 输入电容(Ciss) | 1.16nF | |
| 反向传输电容(Crss) | 29pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 104pF |
商品概述
ME2620-G是N沟道逻辑增强型功率场效应晶体管，采用高单元密度的DMOS沟槽技术。这种高密度工艺专门用于最小化导通状态电阻。这些器件特别适用于低压应用，如手机、笔记本电脑电源管理和其他电池供电电路，并且在非常小尺寸的表面贴装封装中需要低在线功率损耗的场景。
商品特性
- RDS(ON)≤756mΩ@VGS = 10V
- 超高密度单元设计，实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流能力
应用领域
- 笔记本电脑电源管理-DC/DC转换器-负载开关-LCD显示器逆变器
