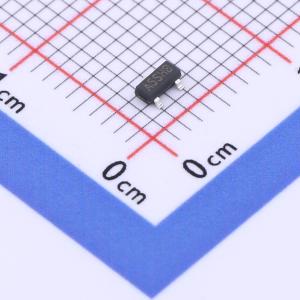

WST2337
1个P沟道 耐压:15V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WST2337是一款具有极高单元密度的高性能沟槽P沟道MOSFET，可为大多数小功率开关和负载开关应用提供出色的导通电阻（RDSON）和栅极电荷。WST2337符合RoHS标准和绿色产品要求，并通过了全功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WST2337
- 商品编号
- C3825093
- 商品封装
- SOT-23N
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 15V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.8nC@4.5V | |
| 输入电容(Ciss) | 1.5nF | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 280pF |
商品特性
-先进的高单元密度沟槽技术-超低栅极电荷-出色的Cdv/dt效应抑制-提供绿色环保器件
应用领域
- 笔记本电脑(MB)、上网本(NB)、超便携个人电脑(UMPC)、显卡(VGA)的高频负载点同步小功率开关
- 网络直流-直流电源系统
- 负载开关
