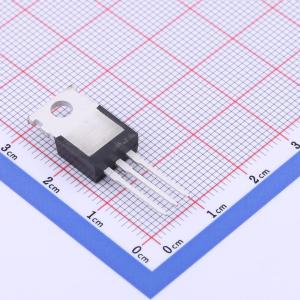

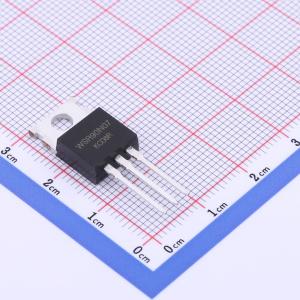

温馨提醒：图片仅供参考，商品以实物为准
WSR90N07
1个N沟道 耐压:72V 电流:84A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSR90N07是一款高性能沟槽型N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷特性。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSR90N07
- 商品编号
- C3825096
- 商品封装
- TO-220FB-3L
- 包装方式
- 管装
- 商品毛重
- 2.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 72V | |
| 连续漏极电流(Id) | 84A | |
| 导通电阻(RDS(on)) | 8mΩ@10V | |
| 耗散功率(Pd) | 181W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 90nC@10V | |
| 输入电容(Ciss) | 3.15nF | |
| 反向传输电容(Crss) | 240pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 300pF |
商品概述
WSD2209DN33是高性能沟槽P沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的RDS(ON)和栅极电荷。WSD2209DN33符合RoHS和绿色产品要求，并通过了全功能可靠性认证。
商品特性
~~- 先进的高单元密度沟槽技术-超低栅极电荷-出色的Cdv/dt效应抑制-提供绿色环保器件
应用领域
- 用于MB/NB/UMPC/VGA的高频负载点同步降压转换器-网络DC-DC电源系统-负载开关
