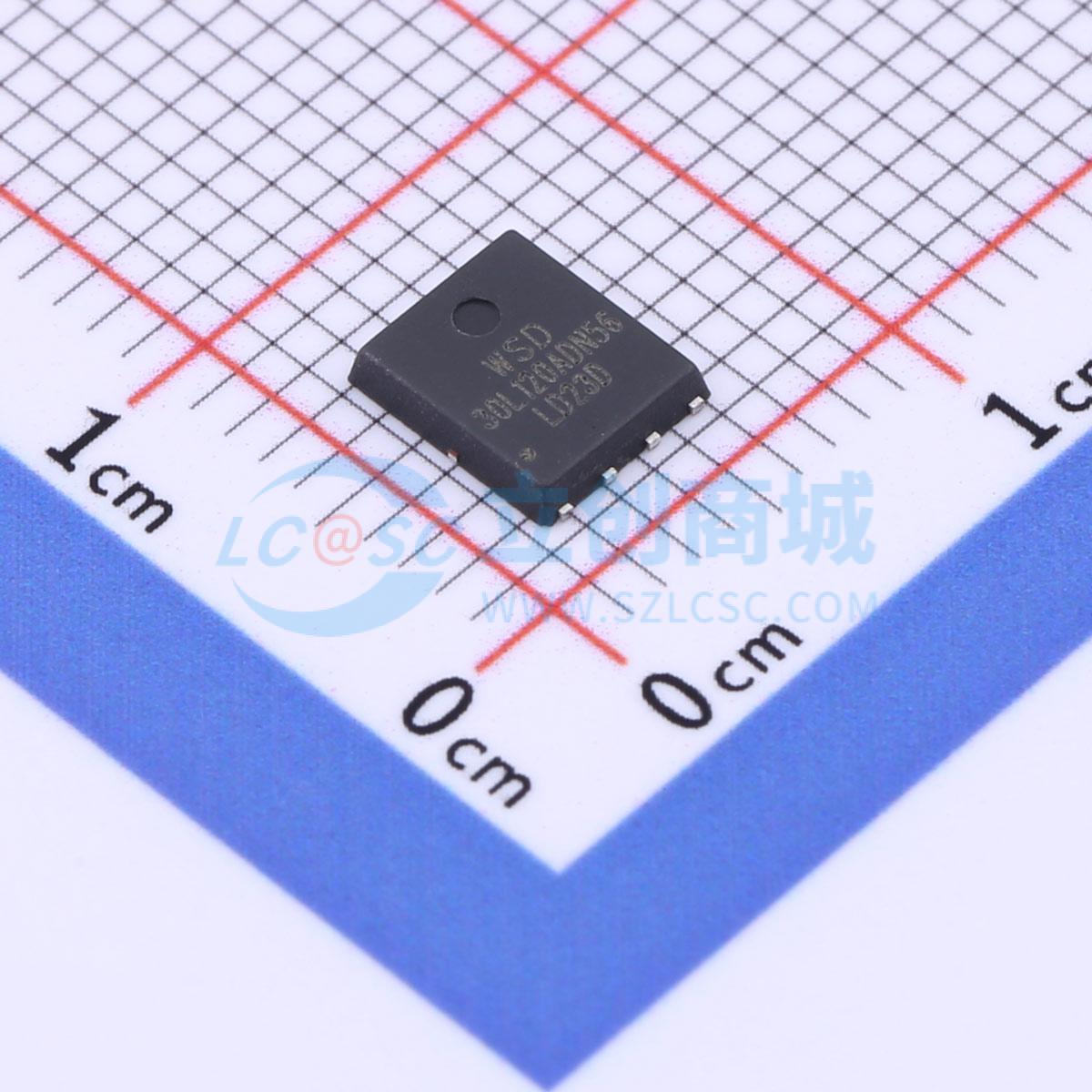

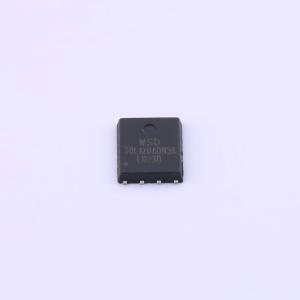

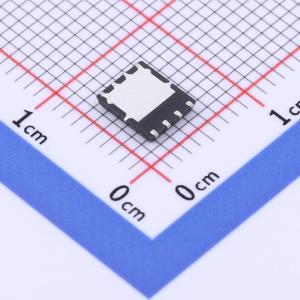

温馨提醒：图片仅供参考，商品以实物为准
WSD30L120ADN56
1个P沟道 耐压:30V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSD30L120ADN56是高性能沟槽P沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSD30L120ADN56符合RoHS标准和绿色产品要求，100%通过EAS认证，具备全面的功能可靠性。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD30L120ADN56
- 商品编号
- C3825104
- 商品封装
- DFN5X6-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 5mΩ@10V | |
| 耗散功率(Pd) | 78W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 42nC@10V | |
| 输入电容(Ciss) | 9.4nF@15V | |
| 反向传输电容(Crss) | 767pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品概述
WSF2040是一款高性能沟槽型N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSF2040符合RoHS和绿色产品要求，100%经过EAS测试，具备完整的功能可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制
- 100% EAS保证
- 提供绿色环保器件
应用领域
- 用于笔记本电脑（MB）、上网本（NB）、超便携个人电脑（UMPC）、显卡（VGA）的高频负载点同步降压转换器
- 网络直流-直流电源系统
- 负载开关
