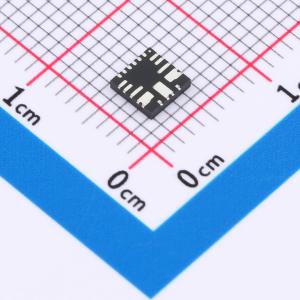

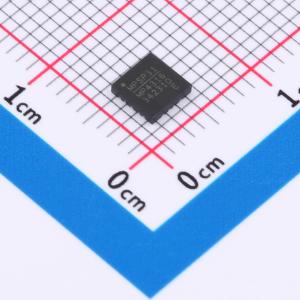

温馨提醒：图片仅供参考，商品以实物为准
MP4316GRE-Z
45V、6A、低静态电流、带扩频功能的同步降压转换器
SMT扩展库PCB免费打样
- 描述
- MP4316 是一款频率可配置的同步降压开关转换器，集成了内部高端和低端功率 MOSFET（分别为 HS-FET 和 LS-FET）。它采用电流控制模式实现快速环路响应，可提供高达 6A 的高效连续输出电流（IOUT）。3.3V 至 45V 的宽输入电压（VIN）范围适用于汽车输入环境中的各种降压应用。该器件 1.7μA 的关断电流（ISD）使其非常适合电池供电应用。MP4316 在整个负载范围内均具有较高的功率转换效率。先进异步调制（AAM）模式通过降低开关频率（fSW）来减少开关和栅极驱动损耗，从而在轻载条件下实现高效率。漏极开路电源正常（PG）信号指示输出电压是否在其标称电压的 95%至 105%之间。高占空比和低压差（LDO）模式使该器件能够承受汽车冷启动条件。全面的保护功能包括频率折返（防止启动期间电感电流（IL）失控）、带打嗝模式的过流保护（OCP）以及热关断功能，确保可靠的容错运行。MP4316 采用 QFN - 20（4mmx4mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4316GRE-Z
- 商品编号
- C3726292
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V~45V | |
| 导通电阻 | 20mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过流保护(OCP) |
商品概述
MP4316 是一款频率可配置的同步降压开关转换器，集成了内部高端和低端功率 MOSFET（分别为 HS-FET 和 LS-FET）。它采用电流控制模式实现快速环路响应，可提供高达 6A 的高效连续输出电流（IOUT）。 3.3V 至 45V 的宽输入电压（VIN）范围适用于汽车输入环境中的各种降压应用。该器件 1.7μA 的关断电流（ISD）使其非常适合电池供电应用。 MP4316 在整个负载范围内均具有较高的功率转换效率。先进异步调制（AAM）模式通过降低开关频率（fSW）来减少开关和栅极驱动损耗，从而在轻载条件下实现高效率。 漏极开路电源正常（PG）信号指示输出电压是否在其标称电压的 95%至 105%之间。高占空比和低压差（LDO）模式使该器件能够承受汽车冷启动条件。 全面的保护功能包括频率折返（防止启动期间电感电流（IL）失控）、带打嗝模式的过流保护（OCP）以及热关断功能，确保可靠的容错运行。 MP4316 采用 QFN - 20（4mmx4mm）封装。
商品特性
- 3.3V 至 45V 宽工作输入（VIN）电压范围
- 高达 6A 的连续输出电流（IOUT）
- 低至 1.7μA 的关断电流（ISD）
- 18μA 睡眠模式静态电流（IQ）
- 内部 48mΩ 和 20mΩ 功率 MOSFET
- 适用于汽车电池应用的 350kHz 至 1000kHz 可配置开关频率（fSW）
- 外部同步时钟
- 异相同步时钟输出
- 用于降低电磁干扰（EMI）的扩频（FSS）功能
- 低 EMI 对称 VIN
- 电源正常（PG）输出
- 外部软启动（SS）
- 100ns 最小导通时间（tON_MIN）
- 可选先进异步调制（AAM）模式或强制连续导通模式（FCCM）
- 低压差（LDO）模式
- 带打嗝模式的过流保护（OCP）
- 采用 QFN - 20（4mmx4mm）封装
- 采用可焊侧翼封装
应用领域
- 收音机
- 电池供电系统
- 通用消费类应用
- 工业电源系统
