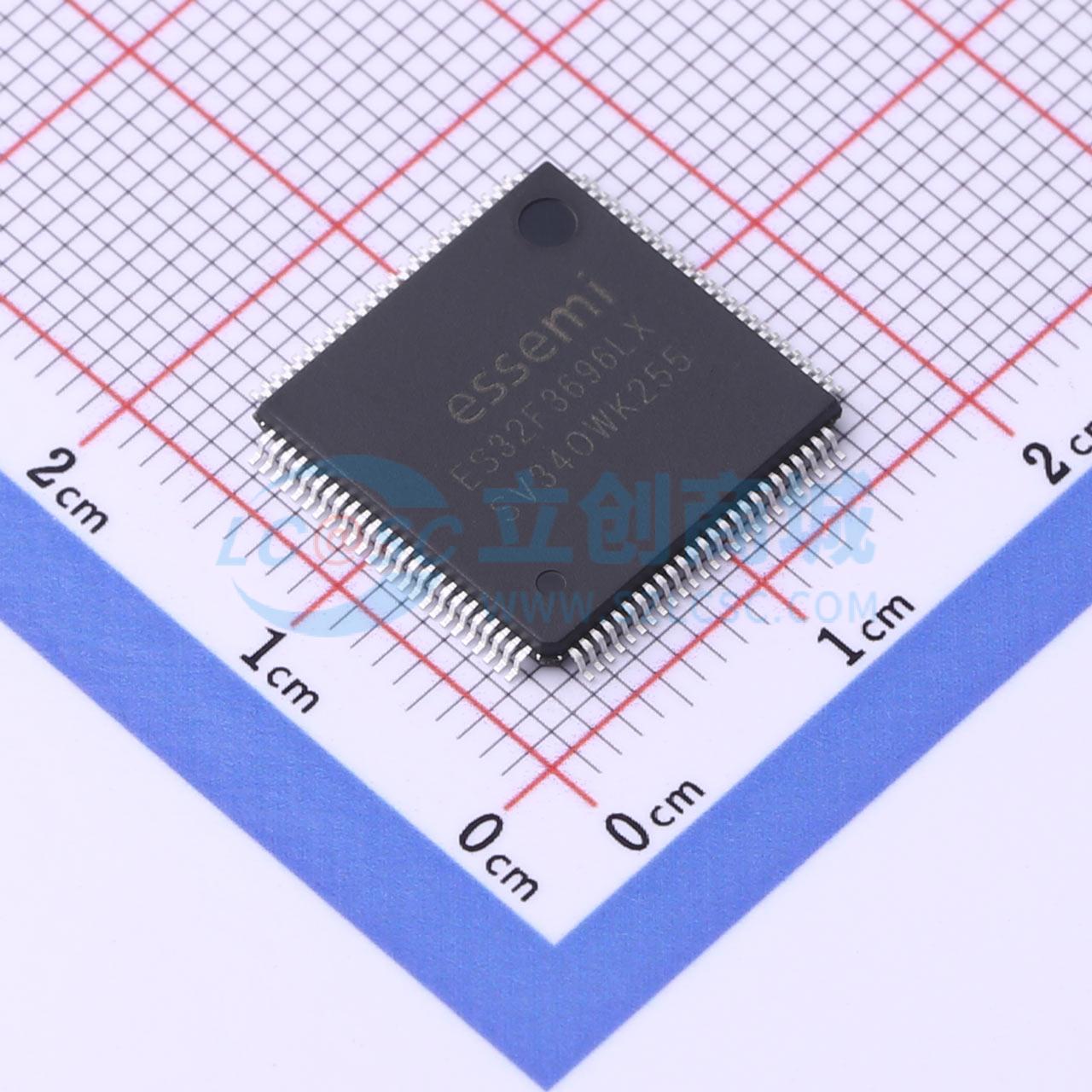

ES32F3696LX

ES32F3696 系列MCU 最大支持512KB FLASH 和96KB SRAM，且支持通过EBI 接口扩展外部存储。支持QSPI 接口，不仅可用于外部FLASH 等存储扩展，也可支持高速数据传输。支持多达84个I/O，支持2 路12 位ADC，2 路12 位DAC，3 路模拟比较器，支持RTC 日历、闹钟等功能。带丰富的定时器资源，支持2 路高级定时器(AD16C4T)，2 路通用定时器(GP16C4T)，2 路基本定时器(BS16T)， 2 路32 位通用定时器(GP32C4T)。支持丰富的通信接口。

• ARM 32 位Cortex-M3 CPU 最高频率可达72MHz (3T 96MHz) 支持MPU
• 最大512K Byte FLASH 存储器
• 最大96K Byte SRAM 数据存储
• EBI 接口可扩展外部存储
• QSPI 接口扩展外部FLASH
• 芯片工作电压范围: 2.6V ≤ VDD ≤ 5.5V
• POR, BOR（支持16 个阈值选择），LVD
• 外部高速晶体振荡器: 1~24MHz
• 内部高速RC 振荡器: 24 MHz 输出
• 外部低速晶体振荡器: 32.768KHz
• 内部低速RC 振荡器: 32.768KHz
• 内部超低速RC 振荡器: 10KHz
• PLL 最高可倍频至96MHz
• 支持以下低功耗模式SLEEP、STOP1、STOP2、STANDBY
• 调试：SWD 串口调试协议
• 调试配置控制模块（DBGC）
• DMA：支持12 个多路复用通道
• PIS：支持16 个外设互联通道
• 看门狗定时器：IWDT 和WWDT
• 系统节拍定时器
• 通用I/O：多达84 个通用I/O
• 安全及运算加速单元CRC
• 运算加速器
• 真随机数发生器
• AES 加密（128, 192, 256）
• DES/TDES 加密
• 2 路12 位ADC：1MSPS，支持16 个外部模拟通道
• 2 路12 位DAC：最大采样速率达500KHz
• 3 路模拟比较器
• 温度传感器
• 2 路16 位高级定时器：支持4 个输入捕捉和输出比较通道，支持3 个死区可编程PWM 互补输出通道，支持刹车功能
• 2 路16 位通用定时器：支持4 路独立的输入捕捉和输出比较通道
• 2 路32 位通用定时器：支持4 路独立的输入捕捉和输出比较通道
• 2 路基本定时器
• RTC：支持日历，闹钟等功能
• 2 路I2C 接口：支持多主模式和总线仲裁；支持16 级深度FIFO
• 3 路SPI/I2S 接口：支持16 级深度FIFO，I2S 支持主机使用
• 6 路UART：带16 级深度FIFO，可支持自动波特率检测，红外调制功能；其中UART4，5 可支持ISO7816
• 1 路CAN：支持CAN2.0B
• USB：支持全速主机、设备和OTG 通信；支持高速主机、设备和OTG 通信
