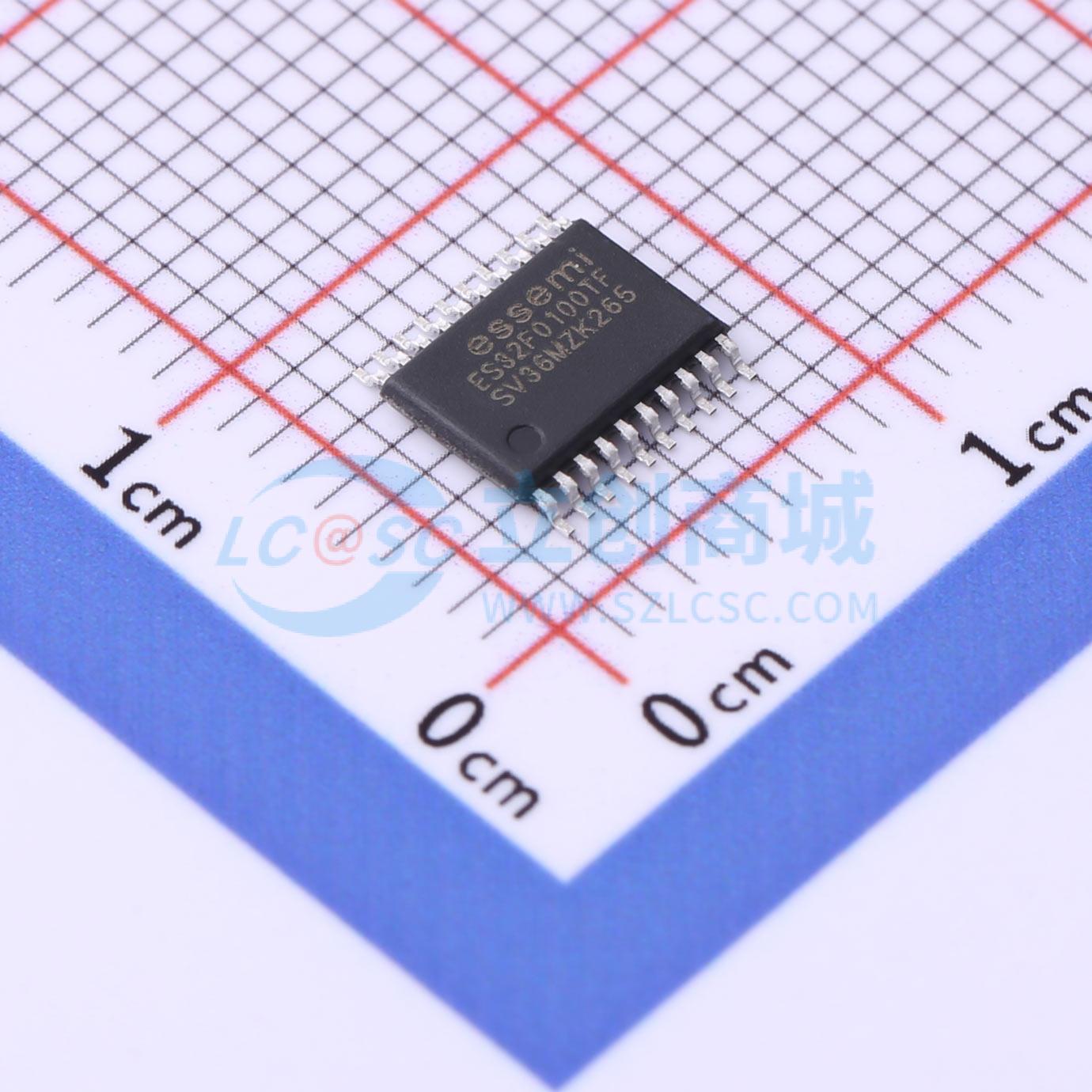

温馨提醒：图片仅供参考，商品以实物为准
ES32F0100TF
基于ARM Cortex-M0架构的32位微控制器，具备安全及运算加速单元、多种定时器、通信接口和低功耗模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- EastSoft(东软载波)
- 商品型号
- ES32F0100TF
- 商品编号
- C3825133
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0 | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 4KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 17 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2.2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ES32F010x系列微控制器最大支持64KB FLASH和4KB SRAM。支持多达22个IO，支持1路12 Bit ADC，支持2路模拟比较器。带丰富的定时器资源，1路高级定时器（AD16C4T），3路通用定时器（GP16C2T），1路基本定时器（BS16T）。支持丰富的通信资源，包括2路I2C，1路SPI，2路USART。 ES32F010x微控制器支持最高48MHz（ES32F0100）或52MHz（ES32F0101）系统时钟频率。工作温度范围 -40℃~85℃。
商品特性
- ARM 32位Cortex-M0架构最高频率可达48MHz(ES32F0100)或52MHz(ES32F0101)
- CRC-8、CRC-16、CCITT、CRC-32
- 最大64K Byte FLASH存储器
- 最大4K Byte SRAM数据存储
- 1路12位ADC：速率最高850Ksps（参考电压为5V），支持16个外部模拟通道
- 1路温感
- 2路模拟比较器
- 芯片工作电压范围: 2.2V ≤ VDD ≤ 5.5V
- POR，BOR（支持3个阈值选择），LVD
- 1路16位高级定时器：16位递增、递减、递增/递减自动重载计数器，支持4个输入捕捉和输出比较通道，支持3组死区可编程PWM互补输出通道，支持刹车功能
- 3路16位通用定时器：支持2路独立的输入捕捉和输出比较通道
- 1路16位基本定时器
- 内部低速RC振荡器：32KHz
- 2路I2C接口：支持多主模式和总线仲裁
- 1路SPI接口
- 2路USART
- 支持以下低功耗模式SLEEP、STOP
- 调试：SWD串口调试协议
- 调试配置控制模块（DBGC）
- DMA：支持4个多路复用通道
- PIS：支持6个外设互联通道
- 看门狗定时器：IWDT和WWDT
- 系统节拍定时器
- 多达22个通用IO端口
应用领域
- 电动工具
- 智能小家电
- 人机交互
- 智能门锁
