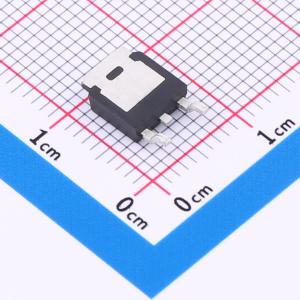

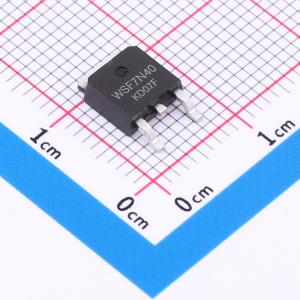

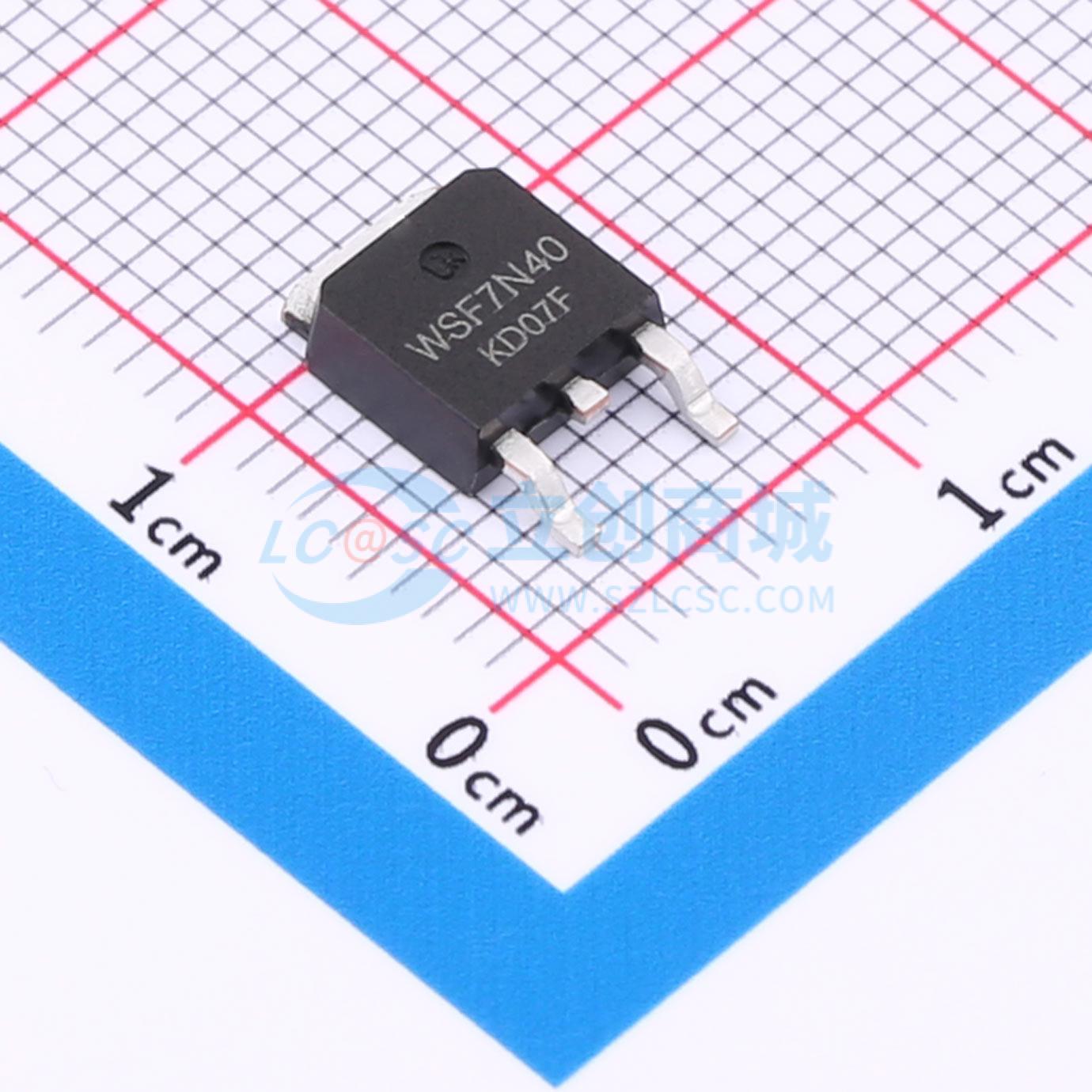

WSF7N40
1个N沟道 耐压:400V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSF7N40 是 N 沟道增强型 VDMOS 场效应晶体管，采用自对准平面技术制造，该技术可降低导通损耗、改善开关性能并增强雪崩能量。该晶体管可用于各种功率开关电路，以实现系统小型化和更高效率。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSF7N40
- 商品编号
- C3825094
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 400V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 1.1Ω@10V | |
| 耗散功率(Pd) | 33W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 700pF@25V | |
| 反向传输电容(Crss) | 12pF@25V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 94pF |
商品概述
WSR90N07是一款高性能沟槽型N沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制能力
- 100%保证耐雪崩能力
- 提供环保产品
应用领域
- 开关-负载
