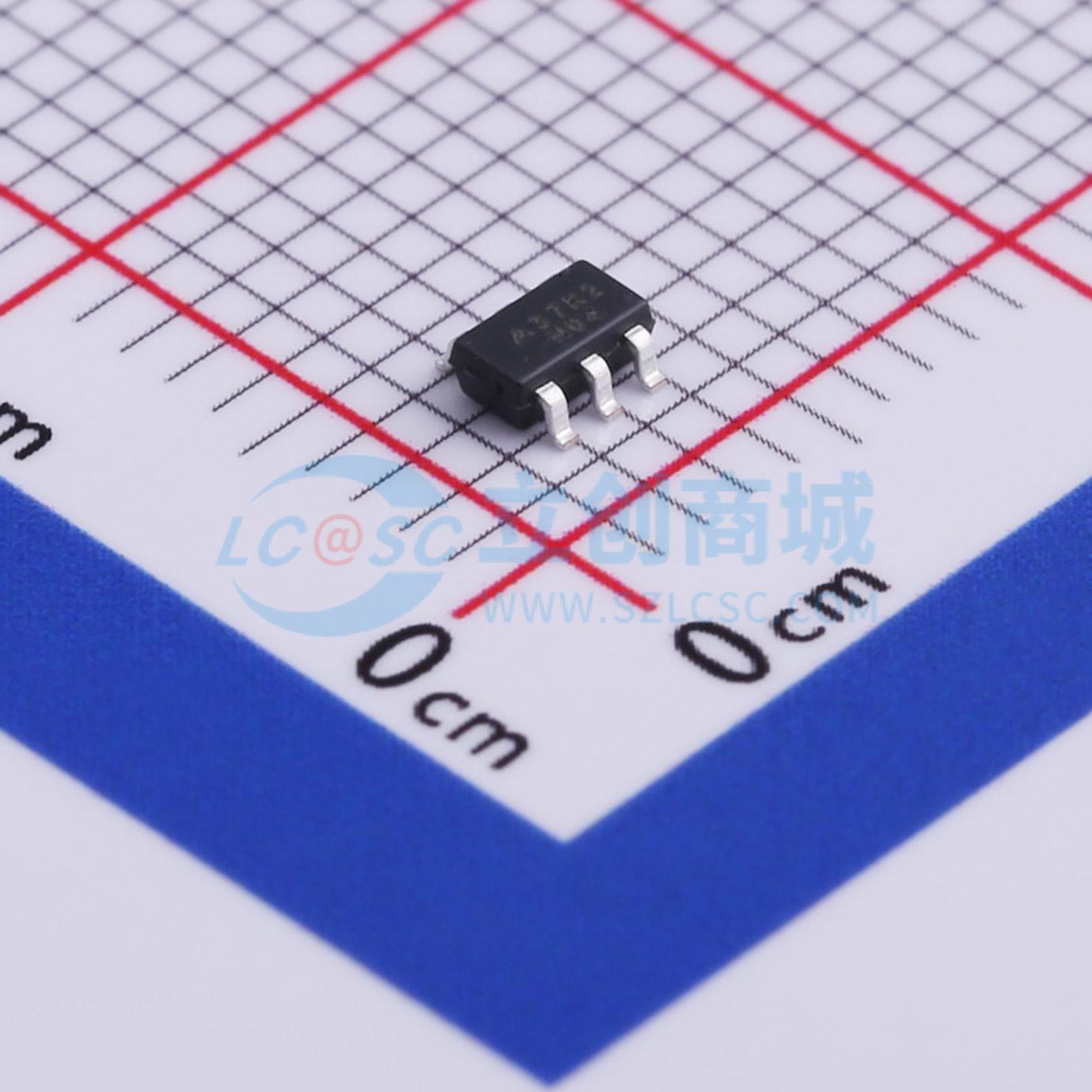

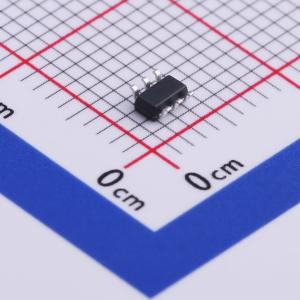

温馨提醒：图片仅供参考，商品以实物为准
GR1837CG
带打嗝保护的绿色模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR1837是高度集成、低启动电流、具有绿色模式功能的电流模式PWM控制器。集成功能还包括电流感应的前沿消隐、内部斜率补偿、软启动OLP和OCP。此外，RTL引脚通过注入高于3.5V的高电平实现OVP自动恢复，注入低于1V的低电平实现OTP自动恢复保护。
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR1837CG
- 商品编号
- C436802
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 11.3V~28V | |
| 开关频率 | 60kHz~70kHz | |
| 耗散功率(Pd) | 650mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 75% | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过载保护(OLP)；过流保护(OCP)；软启动 | |
| 工作温度 | -20℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
GR1837是高度集成、低启动电流、具有绿色模式功能的电流模式PWM控制器。集成功能还包括电流感应的前沿消隐、内部斜率补偿、软启动OLP和OCP。此外，RTL引脚通过注入高于3.5V的高电平实现OVP自动恢复，注入低于1V的低电平实现OTP自动恢复保护。这些功能使电源能够轻松满足最严格的电源要求。 GR1837提高了电源的性能并降低了成本。它采用8引脚DIP和6引脚SOT/26封装。
商品特性
- 电流模式控制
- 待机功率低于75mW
- 欠压锁定 (UVLO)
- 无音频噪声绿色模式控制
- 65kHz开关频率
- 内部前沿消隐
- 内部斜率补偿
- 内部软启动
- 栅极输出电压钳位
- 抖动和软驱动以降低EMI
- 外部OVP自动恢复模式
- 外部OTP自动恢复模式
- 过载保护 (OLP)
- 自动恢复模式
- Vcc OVP保护
- 自动恢复模式
- 300mA驱动能力
应用领域
- 电池充电器
- 开放式框架开关电源
- 开关AC/DC适配器
