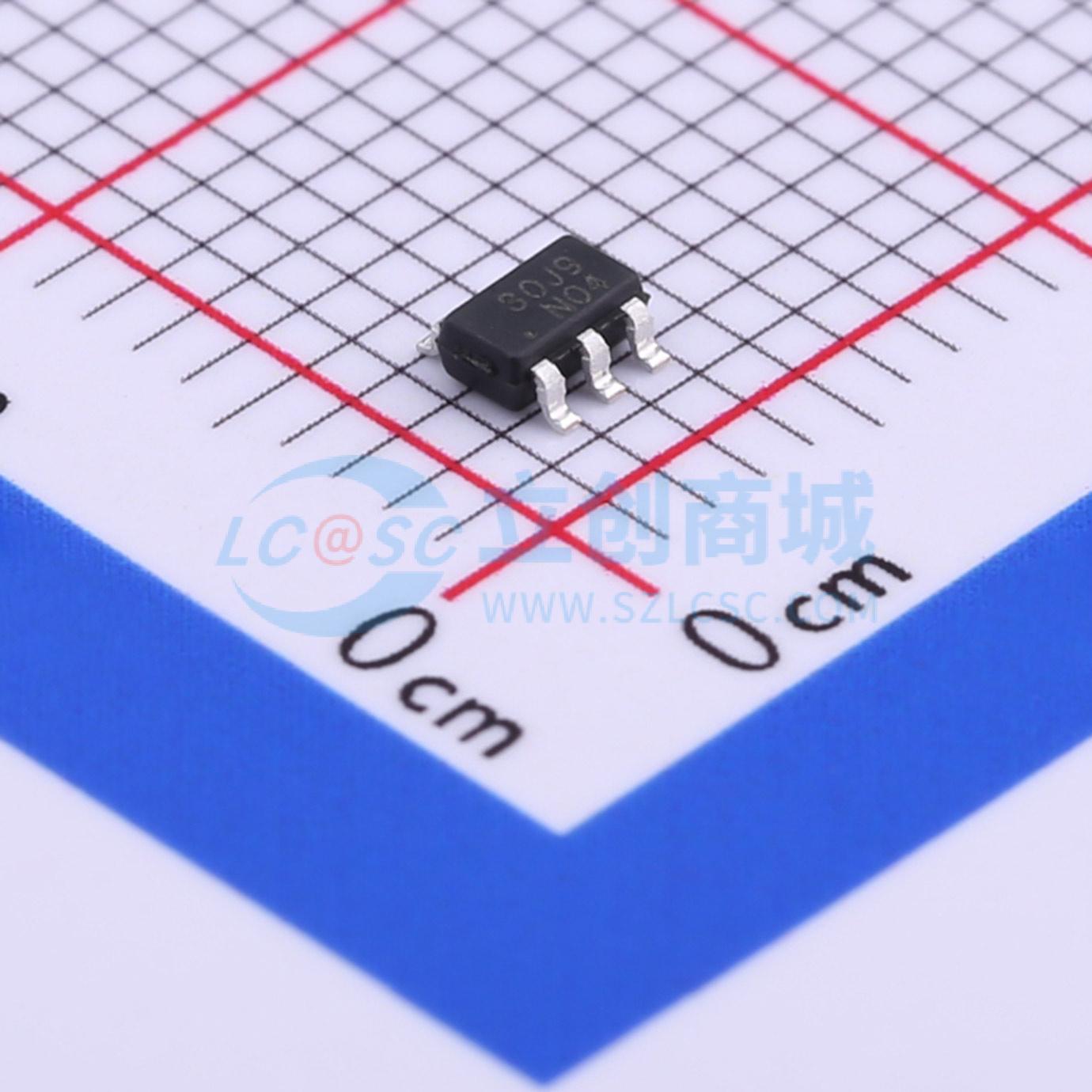

温馨提醒：图片仅供参考，商品以实物为准
GR8830CG
绿色模式PWM控制器，待机功耗低于100mW
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高度集成、低启动电流、具有绿色模式功能的电流模式PWM控制器。该功能使电源能够轻松满足最严格的节能要求。集成功能还包括电流感应的前沿消隐、内部斜率补偿、逐周期峰值电流限制和软启动。OLP、OCP和OVP为故障条件提供保护性能。为保护外部功率MOSFET免受电源过电压损坏，OUT引脚电压钳位在约13V。
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR8830CG
- 商品编号
- C436820
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 12V~25V | |
| 开关频率 | 50kHz~130kHz | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -20℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
GR8830是一款高度集成、启动电流低的电流模式PWM控制器，具备绿色模式功能。该功能使电源轻松满足最严苛的节能要求。集成功能还包括电流检测前沿消隐、内部斜率补偿、逐周期峰值电流限制和软启动。过负载保护（OLP）、过流保护（OCP）和过压保护（OVP）为故障情况提供保护性能。为保护外部功率MOSFET不受电源过压损坏，GR8830的OUT引脚电压被钳位在约13V。 GR8830提升了电源性能并降低了成本。它有DIP - 8和SOT - 26两种封装形式。
商品特性
- 电流模式PWM控制
- 待机功耗低于100mW解决方案
- 欠压锁定（UVLO）
- 无音频噪声绿色模式控制
- 可编程开关频率
- 内部前沿消隐
- 内部斜率补偿
- 内部软启动
- 栅极输出电压钳位
- 抖动和软驱动以降低电磁干扰（EMI）
- VCC引脚过压保护（OVP）
- 过负载保护（OLP）
- CS引脚过流保护（OCP）
应用领域
- 开关型AC/DC电源适配器
- 电池充电器
- 开放式开关电源（SMPS）
